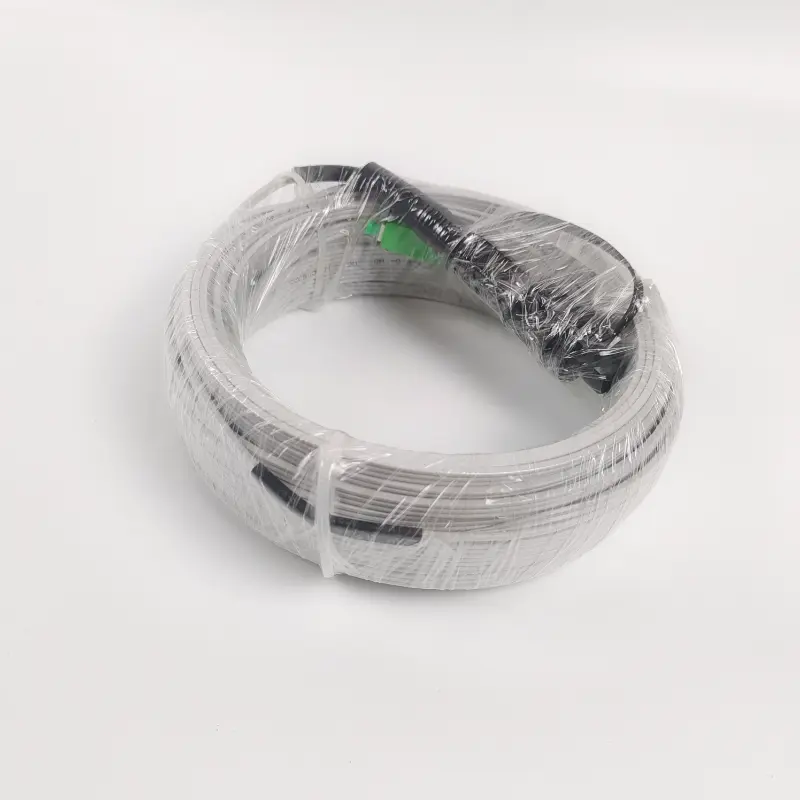

防水事前接続ドロップ ケーブル パッチ コードは、高速で信頼性の高い屋外ファイバー接続用に開発された、工場で終端された光ファイバー ケーブル アセンブリです。 G.657A1 曲げに影響されないシングルモード ファイバー、コンパクトなドロップ ケーブル構造、IP68 定格の防水コネクタを組み合わせて、FTTH やその他の屋外通信ネットワークでのファイバーの導入を簡素化します。
中国の Yuanyi によって製造されており、迅速な取り付け、安定した光学性能、湿気や屋外条件からの保護が重要な用途に適しています。
1、プラグアンドプレイ - 現場での接続や研磨は不要で、設置時間とコストを大幅に削減します
2、二層シリコン O リングと難燃性 PC ハウジングを備えた IP68 防水シーリング、長期屋外暴露に適しています。
3、曲げに敏感な G.657A1 ファイバーにより、狭い空間でも安定した信号伝送が保証されます。
4、オプションのコネクタ構成: デュアル IP68 防水エンド / シングル IP68 エンド + 標準 SC 屋内コネクタ
5、空中設置用のメッセンジャーワイヤーを備えた自立型デザイン
6，現在、FTTH ラストマイル アクセス、屋外監視、屋外 AP、キャンパス光通信における屋外ケーブルのクイック接続の優先的な選択肢です。
7、LSZHジャケット標準、屋外耐用年数を延長するための耐紫外線性黒色PE（オプション）付き（≧20年）
ドロップ ケーブルは中央のシングルモード光ファイバーの周囲に構築され、平行な強度部材によって補強されています。統合されたスチール製メッセンジャー ワイヤーは、自立型空中設置のための追加の機械的サポートを提供します。
· 光ファイバー: G.657A1 曲げの影響を受けないシングルモード ファイバー
· 戦力メンバー: 2 本の平行な FRP ロッド、Ø0.5 mm
· メッセンジャーワイヤー: 1.0mmリン酸塩鋼線
· 外側シース: LSZH標準 / 耐紫外線黒色PE（オプション）
· ケーブル構成: フラットボウ型ドロップケーブル
|
パラメータ |
仕様 |
|
ケーブルの種類 |
フラットボウ型ドロップケーブル |
|
標準寸法 |
(2.0×3.0)±0.1mm、メッセンジャー付5.0±0.2mm |
|
ストレングスメンバー |
2本平行FRPロッド（φ0.5mm） |
|
メッセンジャーワイヤー |
1.0mmリン酸塩鋼線 |
|
外装シース材質 |
LSZH（標準） / 黒色耐紫外線PE（オプション） |
|
設置方法 |
空中、壁掛け、電線管、浅い直接埋設 |
|
パラメータ |
価値 |
|
ファイバーの種類 |
G.657A1 曲げの影響を受けないシングルモード ファイバー |
|
コア数 |
1コア |
|
モードフィールド直径 |
9μm / 125μm |
|
動作波長 |
1310nm / 1490nm / 1550nm |
|
1310nmでの減衰 |
≤ 0.4 dB/km (標準) / ≤ 0.36 dB/km (プレミアム) |
|
1550nmでの減衰 |
≤ 0.3 dB/km (標準) / ≤ 0.22 dB/km (プレミアム) |
|
マクロベンドロス@1550nm、φ30mm×10turn |
≤ 0.25dB |
|
マクロベンド損失@1625nm、φ30mm×10turn |
≤ 1.00dB |
|
マクロベンド損失@1550nm、φ20mm×1turn |
≤ 0.75dB |
|
マクロベンド損失@1625nm、φ20mm×1turn |
≤ 1.50dB |
|
パラメータ |
仕様 |
|
端面タイプ |
APC / UPC（選択可能） |
|
シングルエンド挿入損失 |
≤ 0.3dB |
|
リターンロス (APC) |
≧55dB |
|
リターンロス (UPC) |
≧50dB |
|
嵌合耐久性 |
≥ 1000 サイクル、損失変動 ≤ 0.2 dB |
|
侵入保護評価 |
IP68（長時間の浸漬下でも防水） |
|
ハウジング材質 |
難燃性PC+二層赤色シリコンOリング |
|
ストレインリリーフ |
ケーブル根元の断線を防ぐ波形ブーツ |
利用可能なタイプ: SC-APC / SC-UPC
防水シーリングなし - 屋内の乾燥した環境のみ (キャビネット、スプリッター、ONU)。 屋外露出用ではありません。
|
パラメータ |
仕様 |
|
短期引張荷重 |
≧600N～800N |
|
長期にわたる労働緊張 |
≧200N～300N |
|
短期耐衝撃性(N/100mm) |
≧2200N |
|
長期耐衝撃性(N/100mm) |
≧1000N |
|
静的曲げ半径 |
≧30mm |
|
動的曲げ半径 |
≧60mm |
|
輸送/保管温度 |
-40℃～+60℃ |
|
設置温度 |
-10℃～+50℃ |
|
動作温度 |
-40℃～+70℃ |
|
屋外 UV 耐用年数 |
20年以上 |
|
温度サイクル試験 |
-40℃～70℃で100サイクル、損失変動≦0.2dB |
|
湿熱老化試験 |
85℃ / 85%RH で 500 時間、シールの漏れや劣化なし |
|
オプション |
構成 |
推奨アプリケーション |
|
タイプA |

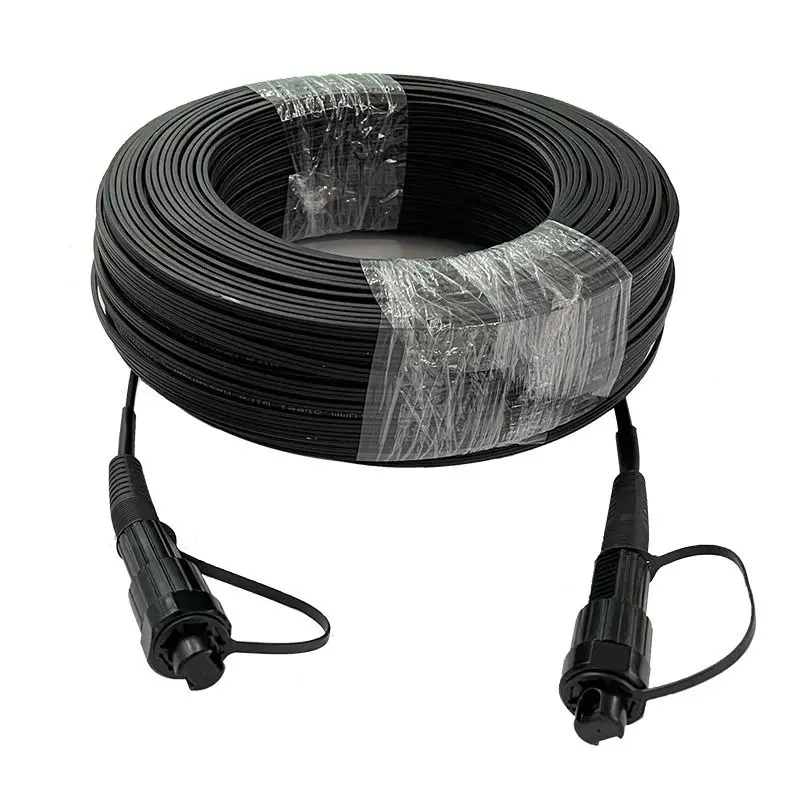

デュアル IP68 防水エンド |
完全屋外露出、地下導管、浸水ピット、複数セクションのカスケード拡張 |
|
タイプB |

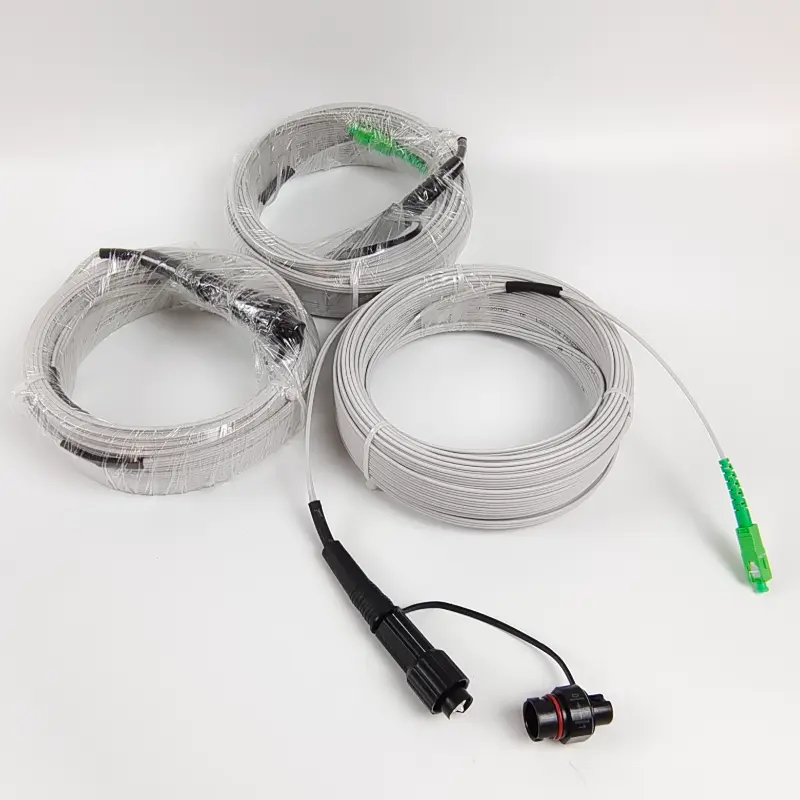

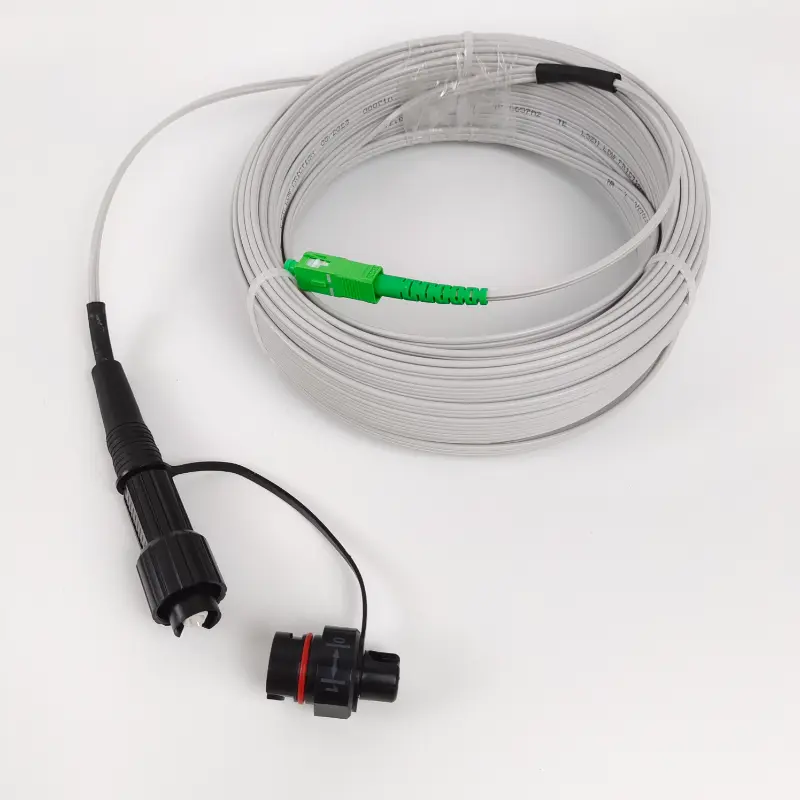

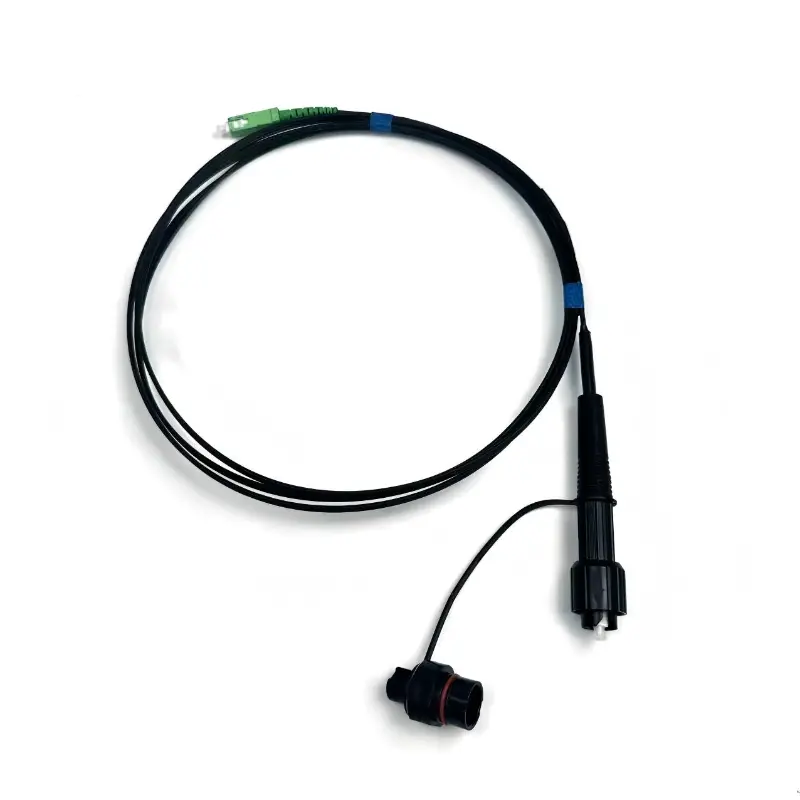

シングル IP68 防水エンド + SC 屋内コネクタ |
FTTH アクセス – 屋外端は防水、屋内端は乾燥機器に接続 (主流のソリューション) |
工場で事前に終端処理済み – 融着接続機や現場での研磨は不要
オス/メス設計により、複数のセクションを介して長距離を簡単に延長できます
屋内コネクタの端は雨や湿気にさらされてはなりません
防水性を維持するために、IP68 コネクタのネジが適切に締められていることを確認してください。
IP68 防水事前接続ドロップ ケーブル パッチ コードは、迅速な設置と環境保護が必要な屋外ファイバー アクセスおよび短距離ファイバー相互接続アプリケーション向けに設計されています。
フィールド終端の必要性を減らしながら、屋外のファイバー配電ポイントを加入者側の機器に接続するために使用されます。
屋外の露出した場所に設置される IP カメラやその他のファイバー接続された監視機器に適しています。
防水性が必要な屋外の無線アクセスポイントや通信機器へのファイバー接続に使用できます。
キャンパス、産業施設、交通機関、その他の分散通信環境の屋外光リンクに適用できます。
IP68 コネクタ構成は、コネクタが雨水、結露、または一時的な浸水にさらされる可能性のある環境に適しています。
中国の主要な防水事前接続ドロップ ケーブル パッチ コード工場として、寧波 Yuanyi は包括的なカスタマイズ オプションを提供しています。
コネクタポリッシュ: さまざまなネットワーク要件に適合する SC/UPC または SC/APC
ケーブル長: 1 メートルから 200 メートル以上までの任意の長さ
ジャケット素材: LSZH 標準、極端な屋外暴露向けの耐紫外線性黒色 PE
ファイバーのアップグレード: G.657A1 曲げに影響されないファイバー標準、その他のファイバー タイプもリクエストに応じて利用可能
OEM ブランディング: 顧客ロゴ、プロジェクト バーコード、バッチ トレース コードを使用したカスタム印刷
包装: ニュートラルホワイトラベル包装またはカスタムブランド包装をサポート
Yuanyi は、通信ネットワーク アプリケーション向けの光ファイバー受動コンポーネントと終端処理済みの光ファイバー アセンブリを専門としています。
防水接続済みドロップ ケーブル パッチ コードの場合、製造と品質管理は、コネクタの組み立て、射出成形、ファイバー終端、研磨、光学性能テストを含む完全な組み立てプロセスをカバーできます。
同社は、ディストリビュータ、システム インテグレータ、通信請負業者、ネットワーク インフラストラクチャ プロジェクト向けに、標準的な生産だけでなく OEM やプロジェクトベースのカスタマイズもサポートしています。
製品ドキュメント、認定情報、および該当するテストレポートは、プロジェクトおよび顧客の要件に応じて提供できます。
