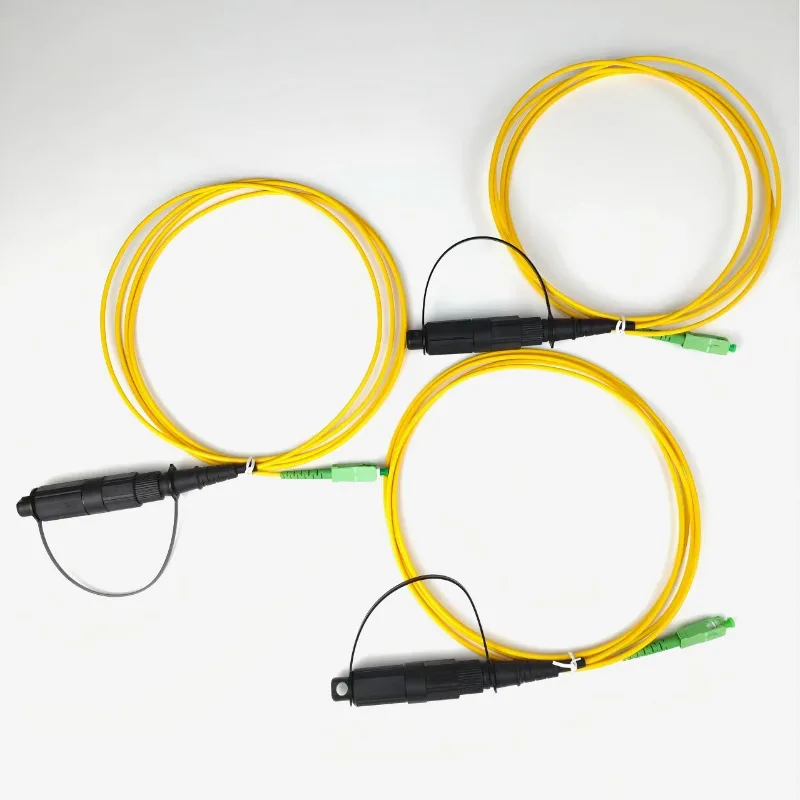

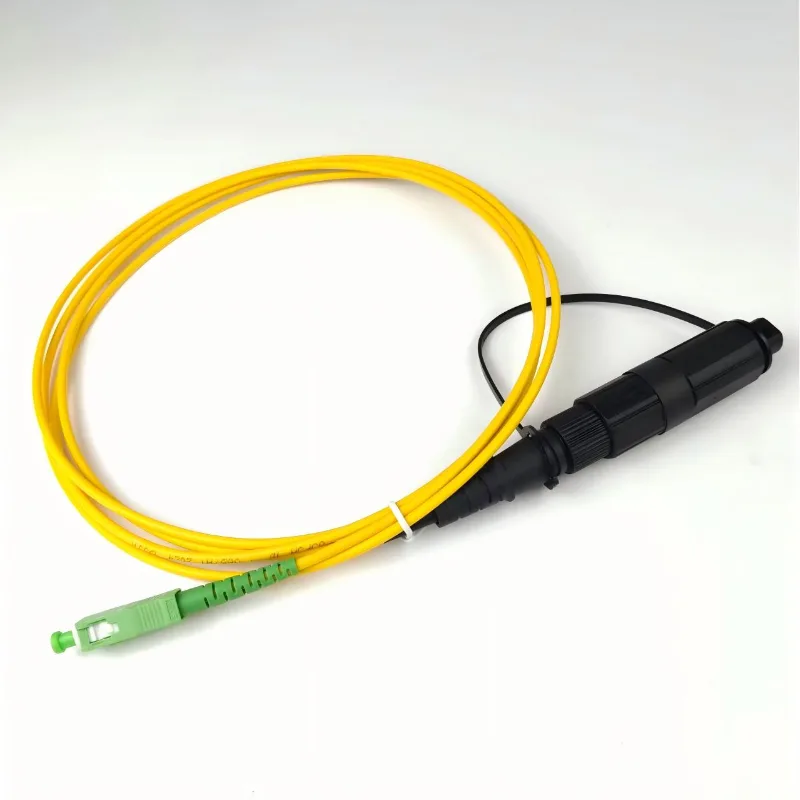

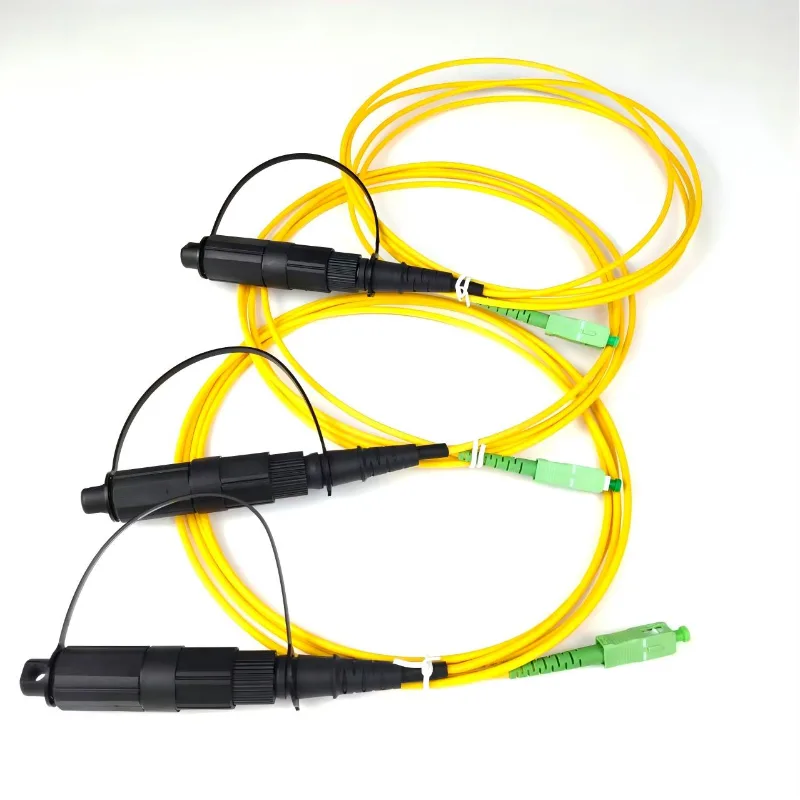

IP68防水パッチコード

中国の光ファイバーコンポーネントの専門メーカーおよびサプライヤーであるNingbo Yuanyiによって製造されたIP68防水パッチコードは、制御されたコネクタアセンブリ、ファイバー研磨、検査、および光学テストプロセスを通じて生産されています。完成した各コードは出荷前に個別にテストされ、一貫したコネクタと光学性能が維持されます。

IP68防水パッチコードとは何ですか?

IP68 防水パッチ コードは、FTTH ネットワーク、屋外配電ポイント、アクセス ネットワーク、および露出された環境で信頼性の高いファイバー接続が必要なその他の設置向けに設計された、終端済みの屋外光ファイバー アセンブリです。

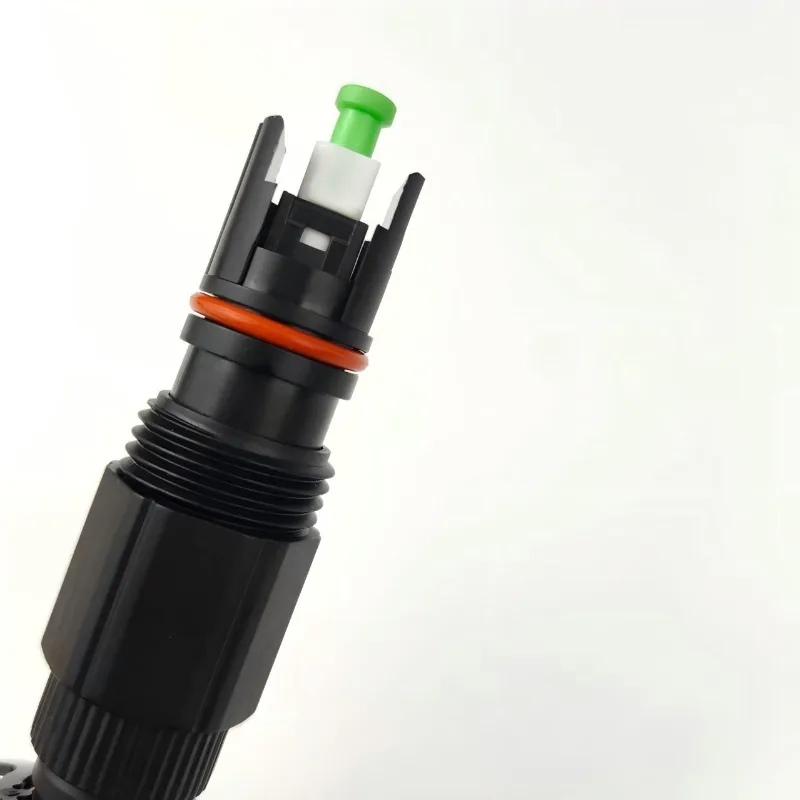

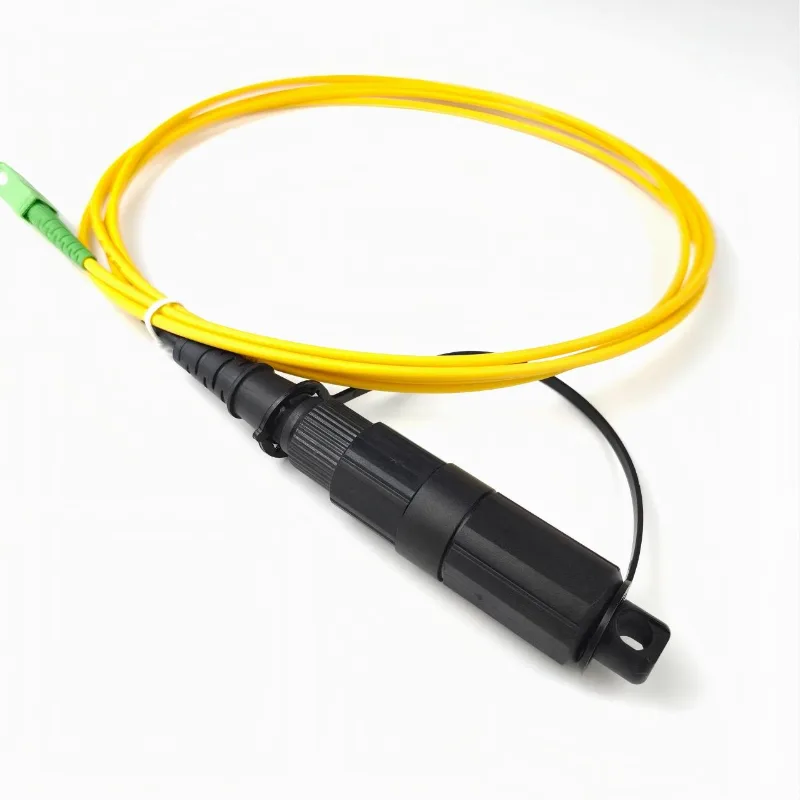

このアセンブリは、IP68 定格の IPSC オス防水コネクタと標準の SC/APC コネクタを組み合わせています。屋外コネクタには、未使用時に接続を埃や湿気から保護するためのテザーダストキャップが装備されています。標準のファイバ構成では OS2 シングルモード ファイバが使用されますが、より厳しいルーティング要件が必要な設置には、G.657.A1 曲げに影​​響されないファイバを使用できます。

構造材料仕様

1. コネクタパラメータ

2. ファイバーケーブルの仕様

ファイバーコア: OS2 シングルモードファイバー、9/125μm、G.652D 準拠。 狭い導管ルーティング用の G.657.A1 曲げに影​​響を受けないファイバー (オプション)

アウタージャケット: LSZH 低煙ゼロハロゲン素材。黄色のジャケットが標準、黒色の PE 屋外用ジャケットもリクエストに応じて利用可能

ケーブル外径: 標準 3.0 mm シンプレックス パッチ コード / 5.0 mm 丸型屋外ケーブル / ドロップ ケーブル互換。特別なプロジェクトにカスタム外径が利用可能

標準ストック長さ: 1m、2m、3m、5m、10m。標準以外の長さは工場でのカスタム生産でサポートされます

光学性能（試験条件：周囲温度23℃）

主な特長

· 要求の厳しい屋外環境向けの IP68 防水屋外コネクタ

· 現場での設置と接続を迅速化するための終端済み設計

· 標準ファイバーインターフェース互換性のための SC/APC コネクター

· OS2 9/125 μm シングルモード ファイバーを標準装備

· G.657.A1 ファイバー オプションにより、より緊密なルーティングと高密度の設置が可能

· 挿入損失 ≤0.30 dB

· APC リターンロス ≥60 dB

· 動作温度: -40°C ～ +75°C

· 3.0 mm シンプレックス パッチ ケーブル、5.0 mm 丸型屋外ケーブル、およびファイバー ドロップ ケーブルと互換性があります。

· カスタムのケーブル長、ファイバーの種類、ジャケット、コネクタ構成、OEM マーキングが利用可能

· 完成したアセンブリの 100% 光学テスト

代表的な用途

IP68 防水パッチコードは次の用途に適しています。

· FTTHアクセスネットワーク

· 屋外用ファイバー配電ボックス

· ファイバーアクセス端末

· 基地局と通信インフラストラクチャ

· 屋外通信キャビネット

· 空中および路側のファイバー設置

· 雨、ほこり、温度変化にさらされるファイバー接続

· 事前に終端処理された屋外用ファイバーの導入

機械的および環境的信頼性

1 機械的性能

引張強度: 静的軸張力 ≥100N。除荷後の光損失増分＜0.1dB、屋外引きずり工事に最適

曲げ抵抗: 半径 10mm で 1000 回の動的曲げサイクル (損失変動 <0.1dB)。最小取り付け曲げ半径 ≥10×ケーブル外径。長期静的曲げ半径 ≥15×ケーブル外径

嵌合サイクル寿命: IPSC 防水コネクタの嵌合サイクルは 500 回以上。 SC/APC コネクタで 1000 サイクル以上、光学性能の低下なし

横方向の耐衝撃性: 1000N/100mm の側圧に耐え、ジャケットの亀裂や内部の繊維の破損はありません。

2 環境適応性（地球規模の気候帯への適合）

動作温度: -40℃ ～ +75℃、寒い北ヨーロッパと高温の熱帯の屋外での展開に適しています

保管温度: -50℃ ～ +85℃、密閉コンテナでの長距離海上輸送中に部品が劣化することはありません

湿熱老化: 85℃ & 85%RH で 1000 時間保管、密閉ハウジング内で水漏れなし、損失増分 ≤0.2dB

耐紫外線性: 2000 時間の紫外線暴露試験でハウジングの亀裂やシールリングの弾性破壊がなく、屋外設置でも長寿命を保証

製品の構成とカスタマイズ

5.1 モデルコーディングルール（世界中の顧客が注文しやすいように）

モデルの例: YY-IPSC-OS2-ACAPPC-2M 説明: YY = 寧波源義工場、IPSC = 防水コネクタ タイプ、OS2 = シングルモード ファイバー、APCAPC = 両端 APC ポリッシュ、2M = ケーブル長 2 メートル

5.2 工場出荷時のカスタマイズオプション

端面の変更: さまざまな反射損失要件を満たすためにピグテール端に SC/UPC 青色コネクタを利用可能

ケーブル タイプのアップグレード: 3.0 mm パッチ コード、5.0 mm 丸型屋外ケーブル、またはドロップ ケーブルと互換性あり – 導入ニーズに応じて選択

ジャケットのアップグレード: げっ歯類耐性のある改良ジャケット、直接埋葬および空中の過酷な環境向けの耐候性黒色 PE ジャケット

特別なファイバーのアップグレード: 狭いパイプと高密度の配線シナリオ向けの G.657.A1 超曲げ耐性ファイバー

OEM ブランディング: 顧客ロゴ、プロジェクト資産バーコード、バッチ トレース コードを使用したカスタム印刷。ニュートラルホワイトラベルパッケージをサポート

5.3 設置ガイドライン

接続前

嵌合前に、適切な糸くずの出ない光学クリーニング ワイプでセラミック フェルールを清掃してください。端面にゴミや汚れが付着すると、挿入損失が増加し、接続の信頼性が低下する可能性があります。

防水コネクタ接続

シール部分が清潔で、正しく取り付けられていることを確認してください。コネクタの設計に従って IPSC コネクタを完全に締めて、シール構造が正しく係合していることを確認します。

ケーブルの配線

急激な曲げ、過度の引っ張り力、コネクタ本体への直接荷重を避けてください。取り付け中は、コネクタを引っ張り点として使用するのではなく、必要に応じてケーブルに引っ張り力を加えてください。

未使用の接続

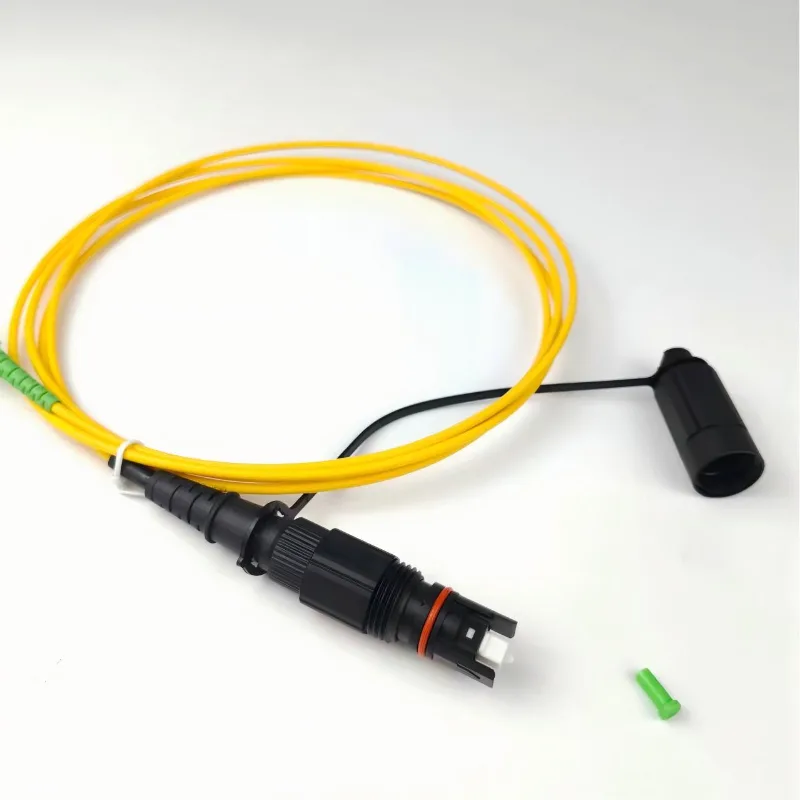

コネクタを使用しないときは、テザー付きダスト キャップとコネクタ ダスト プラグを正しく取り付けたままにしてください。これは、光インターフェースを埃、湿気、その他の汚染物質から保護するのに役立ちます。

梱包と輸出

IP68 防水パッチ コードは、ケーブル長、コネクタ構成、輸送要件に従ってパッケージ化されています。

内装品

各ファイバーパッチコードは、取り扱い中の汚染や損傷を軽減するために、保護PEバッグまたはカスタマイズされたパッケージに個別に梱包できます。

外装パッケージ

輸出用カートンは、国内輸送、海上輸送、航空輸送、その他の物流プロセス中にアセンブリを保護するために、適切な段ボール梱包材を使用します。

ドキュメント

検査記録、梱包リスト、その他の輸出書類は、注文と目的地の要件に応じて提供できます。
