高速光ファイバー通信の世界では、私たちが依存しているシームレスなデータ フローは魔法によって実現されるものではありません。これは、繊細なファイバー ケーブルを整理、保護、管理する重要なインフラストラクチャによって実現されています。このアクセスおよび分配層の中心には、縁の下の力持ちであるファイバー分配ボックス (FDB) が存在します。
A ファイバー配線ボックスは、ファイバー ターミネーション ボックスまたはファイバー アクセス ターミナルとも呼ばれ、Fiber-to-the-Home (FTTH) およびその他の光ファイバー ネットワークで使用されるコンパクトな密閉型ハウジング ユニットです。これは、(サービス プロバイダーからの) メイン フィーダ ケーブルと、エンドユーザーの構内に延びる個々のドロップ ケーブルの間の重要なインターフェイス ポイントとして機能します。
これは、小型の全天候型指令センターだと考えてください。その主な機能は次のとおりです。
終端と接続: 大容量フィーダ ファイバを個々の加入者線に接続するための安全なスペースを提供します。
分配: 単一の入力ケーブルから複数のファイバー接続を編成してルーティングします。
保護: 傷つきやすいファイバのスプライスやコネクタを、ほこり、湿気、物理的損傷などの環境上の危険から保護します。
管理: 余分なファイバーケーブル (たるみ) を効率的に保管し、ファイバーの臨界曲げ半径を維持できます。

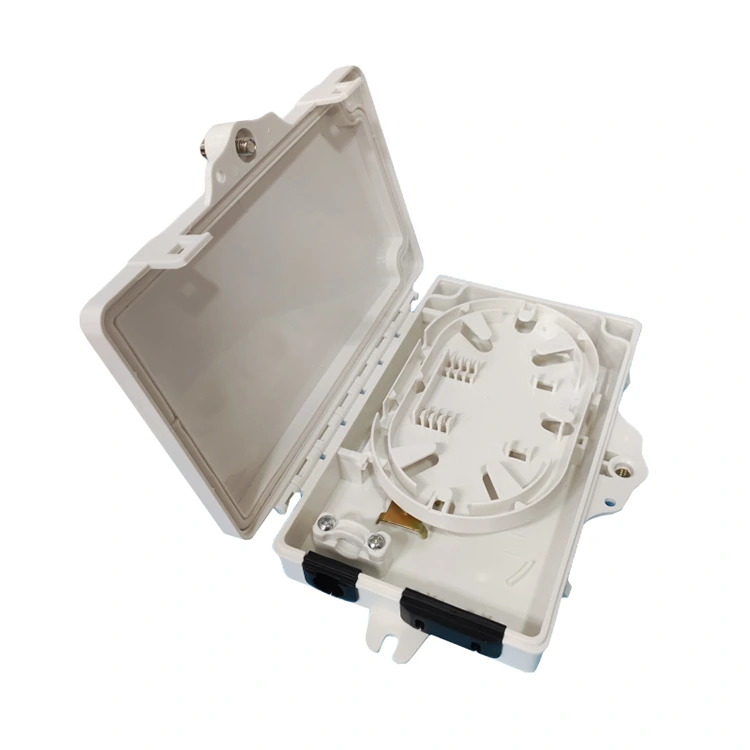

高品質ファイバー配線ボックス通常、次のものが含まれます。
堅牢なハウジング: PC/ABS または PP プラスチックなどの耐久性、耐紫外線性、耐腐食性の素材で作られています。
耐候性および IP 定格シール: 水や粉塵の侵入を確実に防ぎます (一般的な定格は IP65 以上)。
内部スプライス トレイ: 融着接続プロテクターまたはメカニカル スプライスをしっかりと保持します。
ファイバー アダプター パネル: パッチ コードを接続するためのポート (多くの場合、SC、LC、または FC タイプ) を提供します。
ケーブル入口/出口: フィーダおよびドロップ ケーブル用のグランド オプションを備えた密閉されたエントリ ポイント。
ストレインリリーフ: 入力ケーブルと出力ケーブルを固定し、内部ファイバーの張力を防ぎます。
取り付けブラケット: 柱、壁、または地下の囲いに簡単に設置できます。

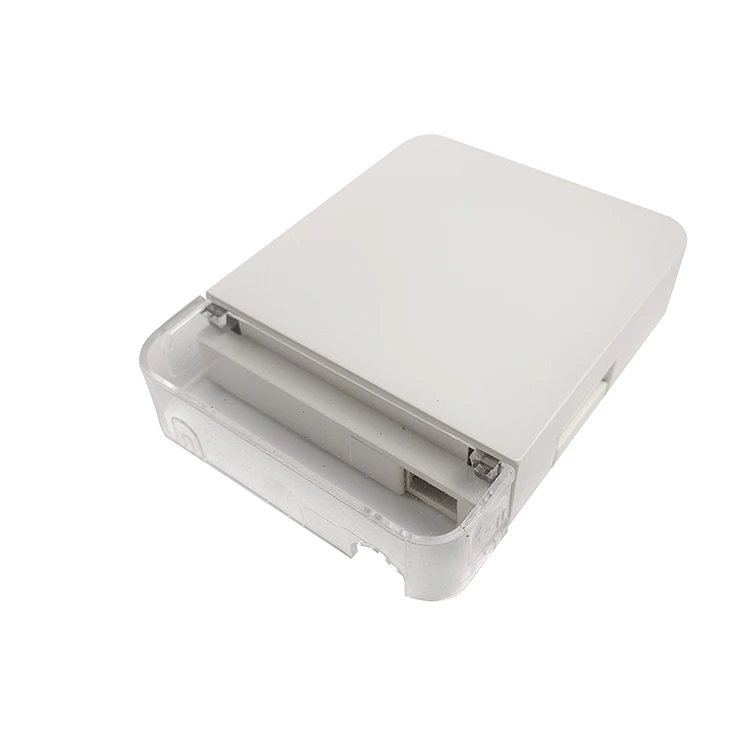

屋内 FDB: 建物のエントランス施設、サーバー ルーム、または顧客の敷地内で使用されます。通常は小型で、きちんとしたケーブル管理に重点を置いています。
屋外用 FDB: 電柱、壁、マンホールなどの過酷な環境向けに設計されています。優れた耐候性を備えており、FTTH ネットワークの最後のセグメントでよく使用されます。
壁取り付けとポール取り付け: 取り付けスタイルは、ネットワーク アーキテクチャと物理環境に基づいて選択されます。
容量ベース: FDB は、終端できるファイバーの数によって分類されます (例: 4 ポート、8 ポート、12 ポート、24 ポート ボックス)。
FTTH / FTTB (Fiber to the Building) ネットワーク
電気通信アクセスネットワーク
CATVおよびケーブルネットワーク配信
ローカル エリア ネットワーク (LAN) とデータ センター
モバイル バックホールおよび 5G スモールセル接続
信頼性: 環境によって引き起こされる障害から接続を保護し、安定したネットワーク パフォーマンスを保証します。
スケーラビリティ: 新しい加入者の追加や既存の接続の再構成が簡単に行えます。
メンテナンスの効率性: テスト、トラブルシューティング、アップグレードのためのアクセス ポイントを一元化し、運用コストを削減します。
将来性: 物理的な流通インフラストラクチャを交換することなく、ネットワークの拡張と高速へのアップグレードをサポートします。
安全性と美観: 裸のファイバーを包み込み、設置をきちんと整理して保ち、偶発的な損傷を軽減します。
適切な FDB の選択は、いくつかの要因によって決まります。
屋内環境と屋外環境: 必要な IP 保護レベルを決定します。
ファイバー容量: 現在のニーズと将来の拡張を考慮します。
ケーブルの種類: フィーダー ケーブルとドロップ ケーブルの直径と種類との互換性を確認します。
コネクタ タイプ: 必要なアダプタ スタイル (SC、LC など) を指定します。
設置場所: 正しい設置スタイル (壁、ポール、ストランド) を選択してください。
ファイバー配線ボックスは、最新の光ネットワークの信頼性と柔軟性を確保する基本的なコンポーネントですが、見落とされがちです。 FDB は、安全で組織化されたアクセス可能なファイバー管理ポイントを提供することで、サービス プロバイダーが高帯域幅サービスを効率的に導入および維持できるようにします。適切なファイバー配信ソリューションへの投資は、将来に向けて堅牢でスケーラブルなネットワークを構築する上で重要なステップです。
当社の高性能で耐久性のあるファイバー ディストリビューション ボックスの製品群と、ネットワーク インフラストラクチャを最適化する方法の詳細については、今すぐ当社の技術チームにお問い合わせください。
-
