16 コア防水光ファイバー配電ボックス

FTTH ODN (Fiber to the Home Optical Distribution Network) プロジェクトでは、元義工場の高品質 16 コア防水光ファイバー配電ボックスを使用することで、従来の融着接続方法に比べて大きな利点が得られます。これらのボックスは建設効率と展開速度を最適化し、収益性を高めます。安定した信頼性の高い品質により、5G を目的としたほとんどの FTTH プロジェクトで推奨されており、現在南米で最もファッショナブルな 16 コアの防水光ファイバー配電ボックスです。

16 コアの防水光ファイバー配電ボックスの一般的なアプリケーション シナリオには、次のものが含まれます。住宅地域での屋外の迅速なカバレッジと農村部での大規模なブロードバンド展開。鉄道路線やビデオ監視ネットワークなどの高い信頼性要件。融着接続が不便な高所の電柱や地下室などのメンテナンスが困難な場所。

Yuanyi は一貫して 16 コアの防水光ファイバー配線ボックスのサプライヤーであり、国内外の FTTH ODN プロジェクトに製品を提供しています。

特徴：

(1) 16 コア防水光ファイバー配電ボックスは、完全密閉設計を特徴としています。

(2) 材質：ABS、防湿、防水、防塵、老化防止、保護等級IP68。

(3) 16 FO 防水光ファイバ配電ボックスは、フィーダおよびドロップイン ケーブルのクランプ、光ファイバの接続、固定、保管、配線機能を統合しています。

(4) 内部では、光ケーブル、ピグテール、およびパッチ コードが独立して配線されており、干渉が防止されています。設置には小型 PLC スプリッタを使用し、メンテナンスを簡素化します。

(5) 16 コア防水光ファイバー配電ボックスのスプライス トレイは上方に反転することができ、インターフェースを通してフィーダーを配置できるため、メンテナンスと設置が簡単になります。

(6) ボックスは壁掛けまたはポールに取り付けることができ、屋内と屋外の両方の環境に適しています。

仕様：

引数:

構成テーブル:

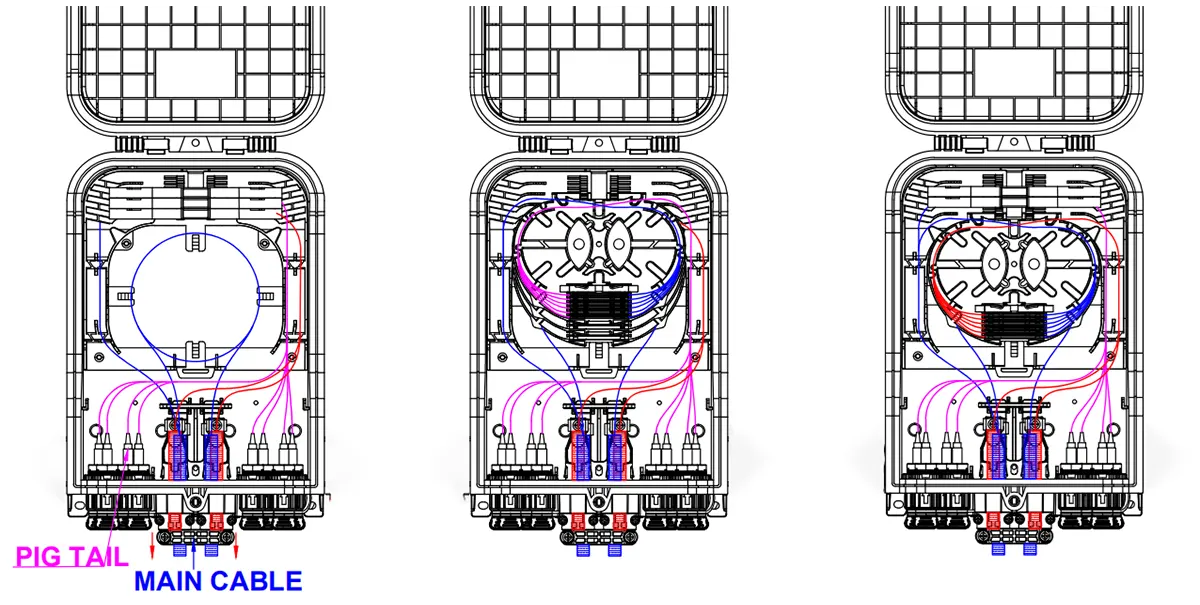

製品ケーブルの接続方法:

製品ケーブルの接続方法:

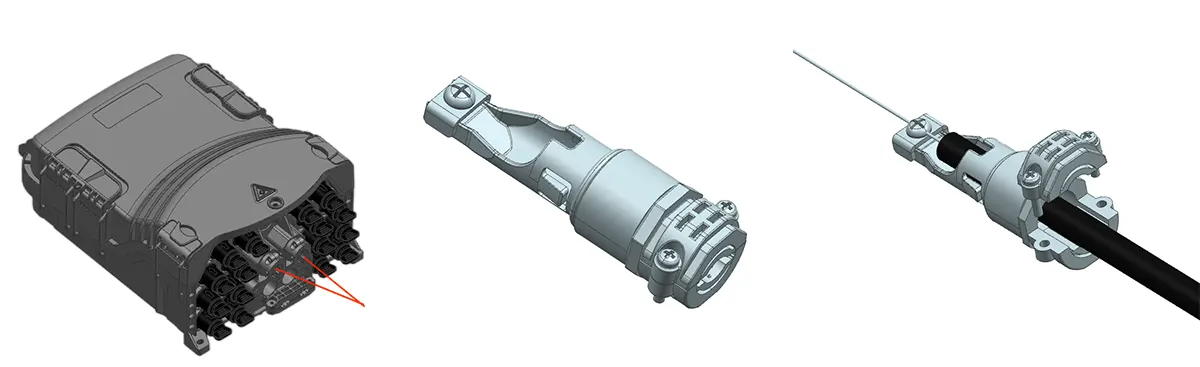

高速プラグ:

Fast Plug を使用すると、ストレート光ケーブルを迅速に取り付け、固定、密閉できます。

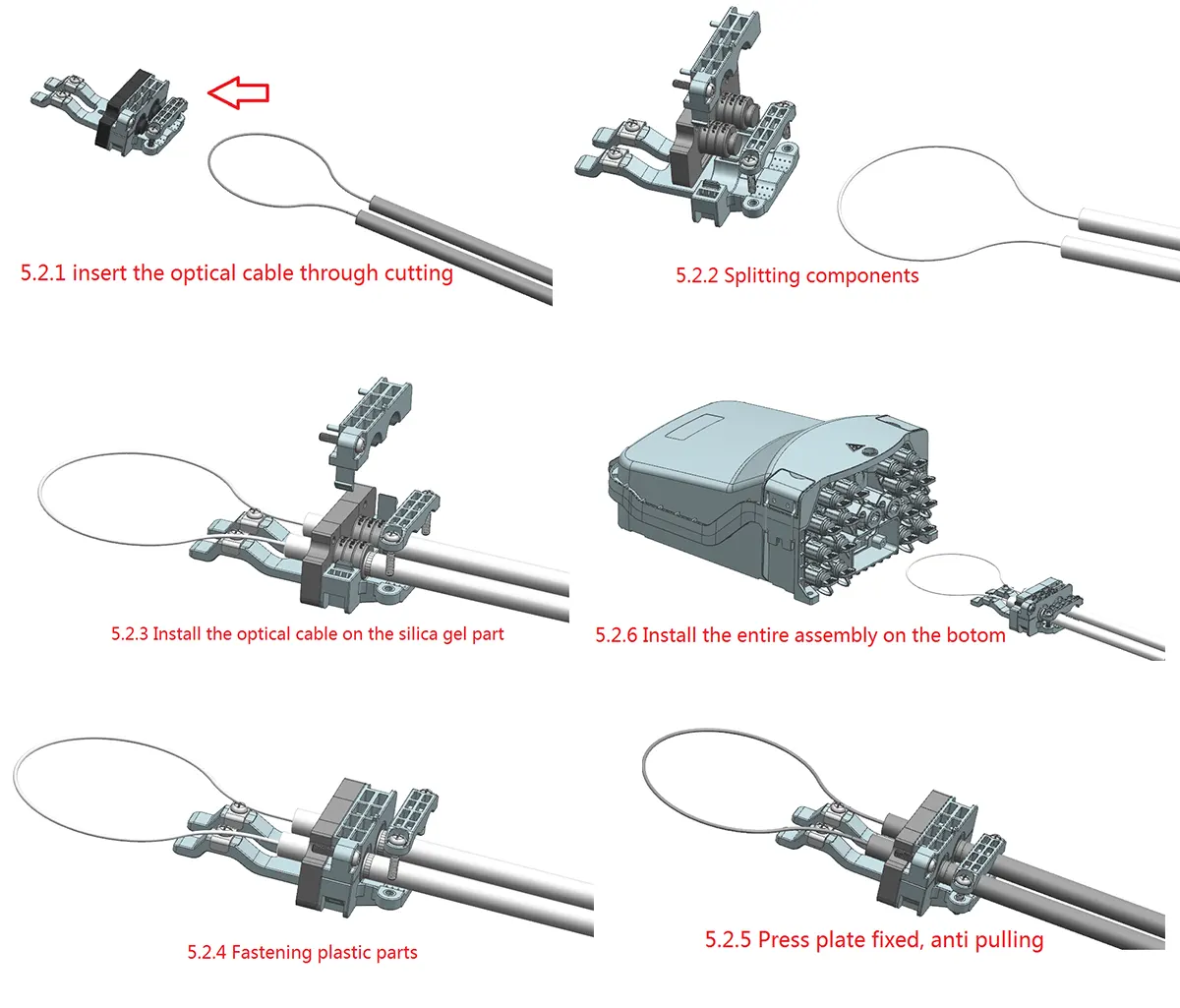

光ファイバーケーブルの分岐:

製品ケーブルの接続方法:

スプライシングトレイ:

インストール:

壁掛け:

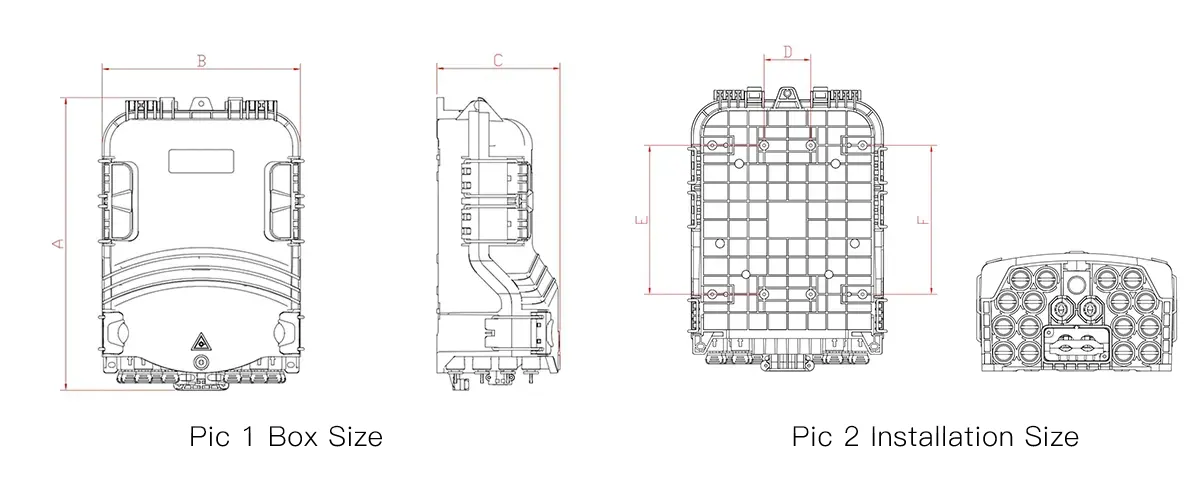

表 1 のサイズに従って壁に 3 つの穴を開け、拡張ボルト Φ7.5*40 を配置し、ボックスを位置合わせ穴に配置し、ボルトで固定します (図 4)。

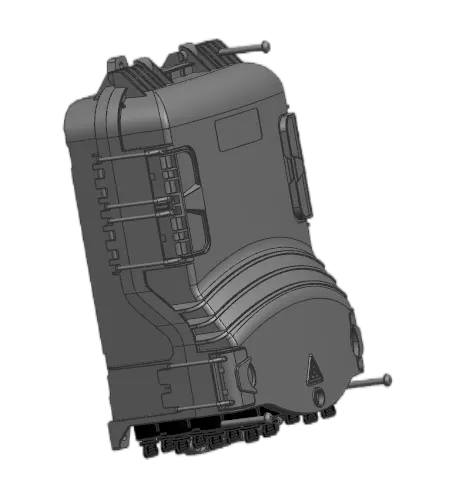

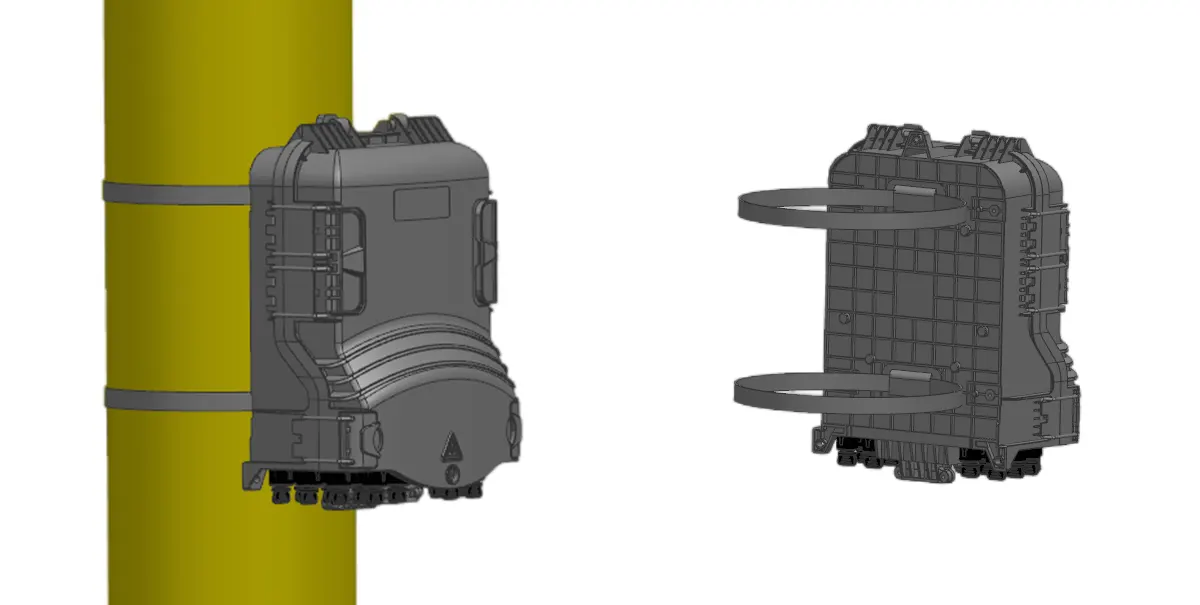

ポール取り付け:

1 セットの極リングをポールに固定します (図 5)。

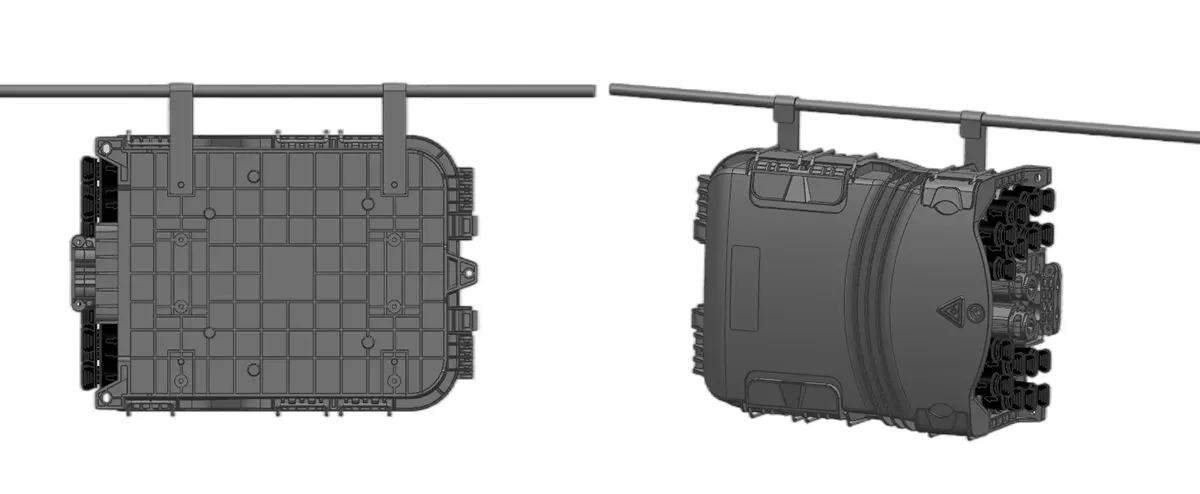

オーバーヘッド構造:

シャーシに取り付けた2本のタイロッドを鉄線に吊り下げ、シャーシが脱落しないようにボルトで固定します（写真(6)）。

写真 4 壁掛け設置

写真 5 ポール取り付け設置

写真6 天井構造物

ファイバーコネクタの取り付け:

写真7 ファイバコネクタの矢印部分を反時計回りに回し、ダストキャップを取り外します。

写真8 ファイバコネクタの矢印部分が上になりますので、ファイバコネクタをソケットに差し込み、矢印部分を時計回りに回してください。
