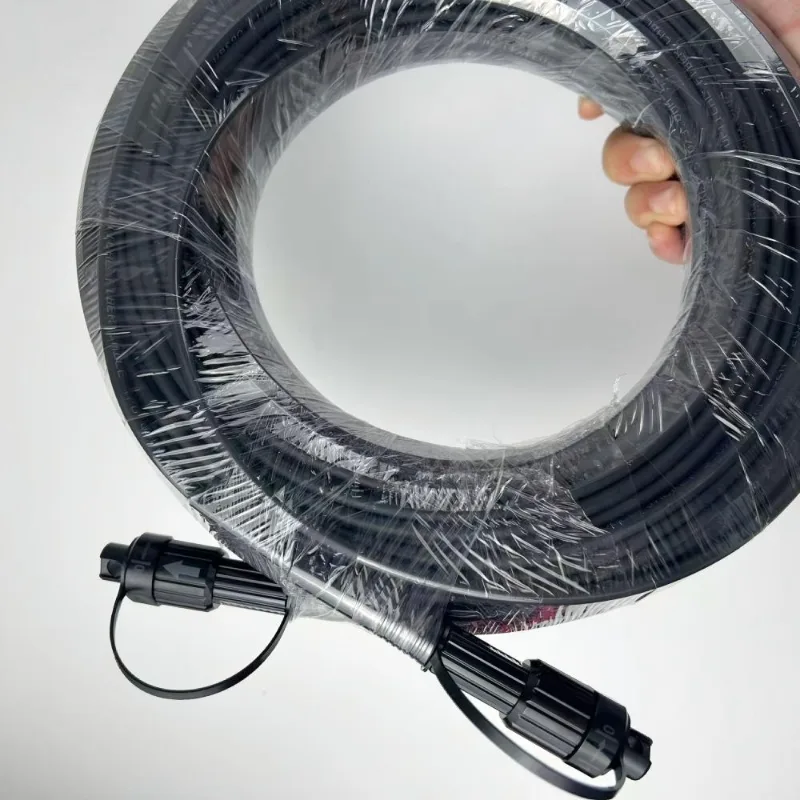

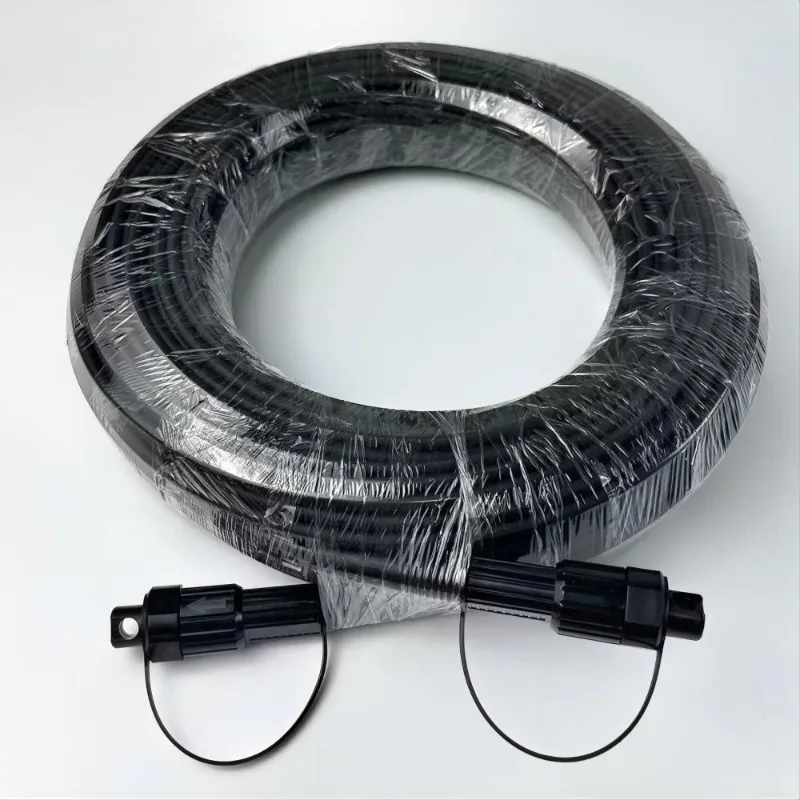

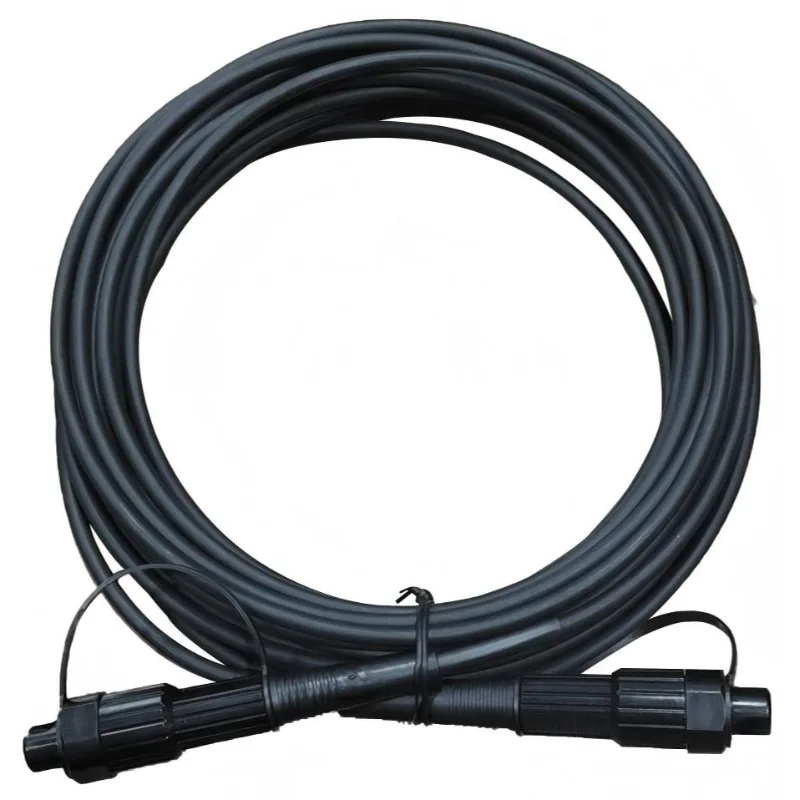

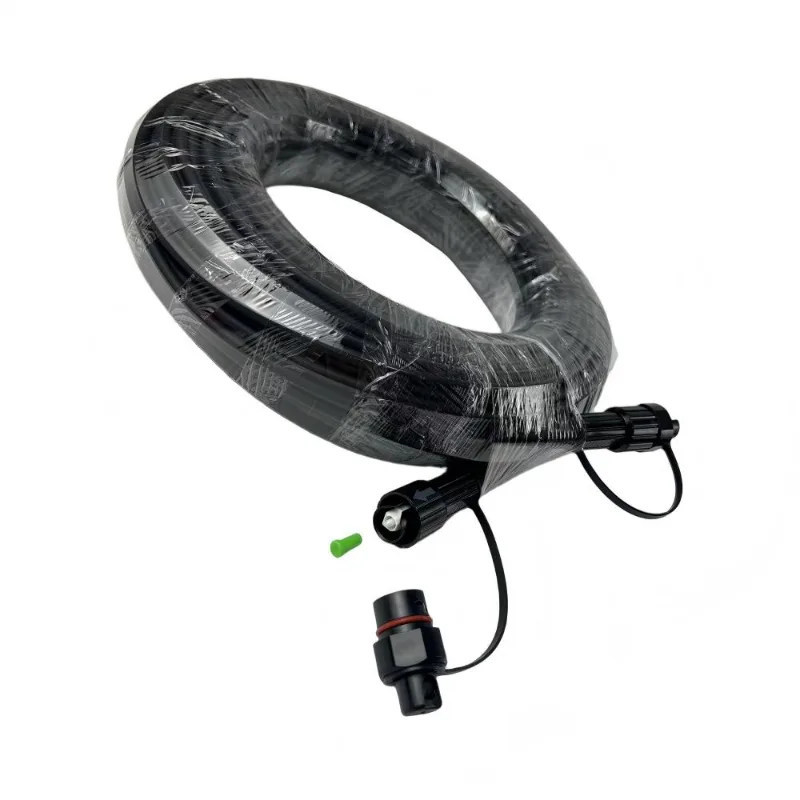

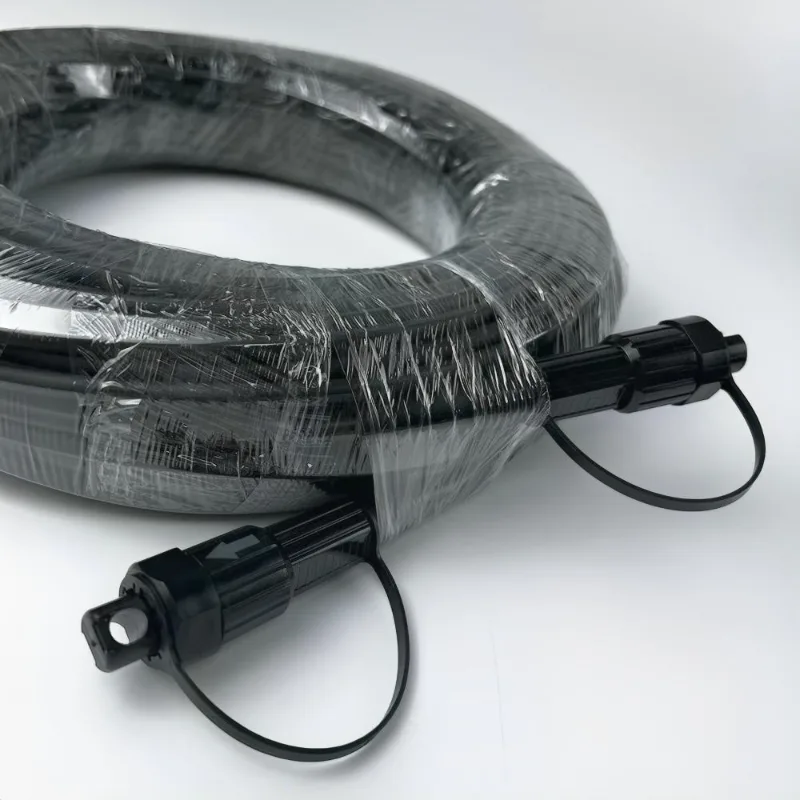

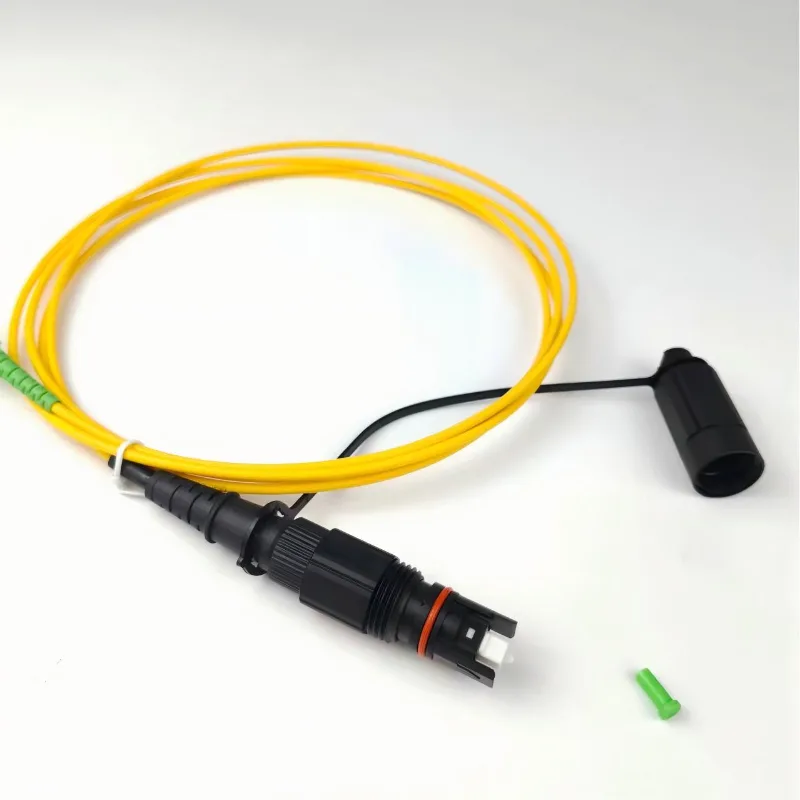

防水接続済みパッチコード

中国のYuanyi工場が提供する防水事前接続パッチコード。事前に準備されたフィールド端により、エポキシやファイバーの研磨を必要とせずに現場での終端処理が簡素化されます。これにより、このケーブルは、設置条件、配線の柔軟性、一貫したフィールド終端が重要となる FTTH/FTTx プロジェクトに適しています。

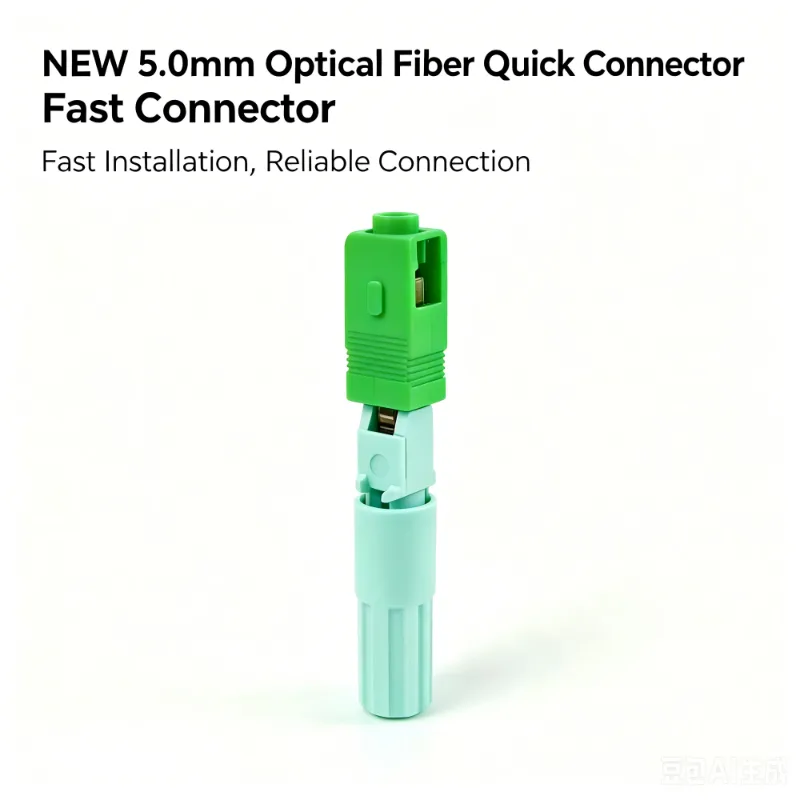

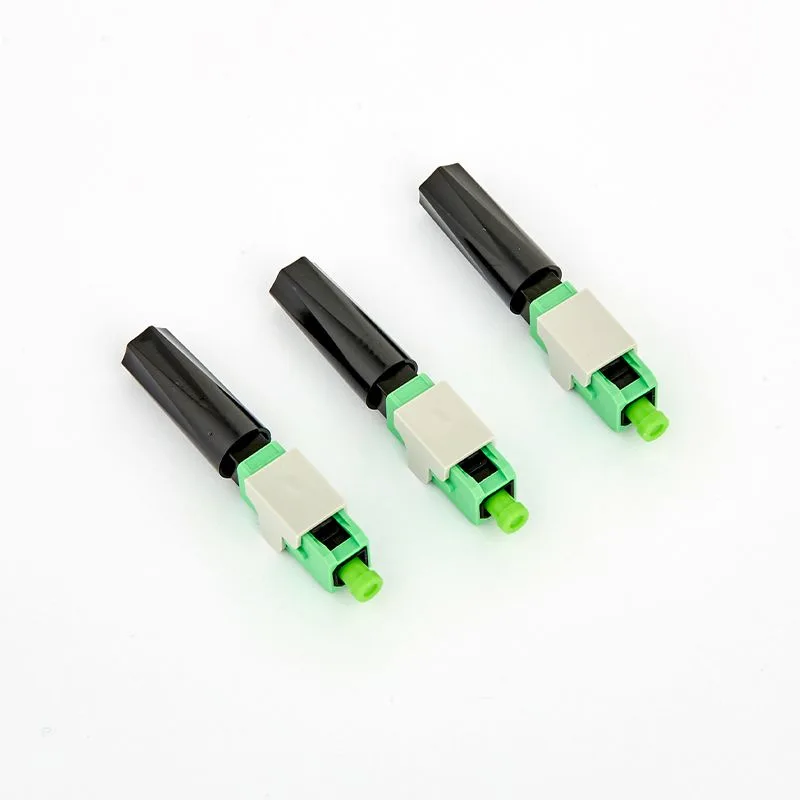

システム統合 – 5.0mm FTTH クイック コネクタとのペアリング

フィールド端は、特に 5.0 mm FTTH クイック コネクタ（メカニカル スプライス タイプ）用にあらかじめ剥がされているため、設置者は次のことが可能です。

1. 屋内側を 2 分以内に終了 – エポキシなし、研磨なし、オーブンなし

2. アップグレードされた V 溝アライメントにより標準 IL ≤0.25dB を達成

3. ラストメーター屋内ルーティングの柔軟性を維持する

導入アーキテクチャ

屋外キャビネット → 防水事前接続パッチコード (IP68 エンド) → トランジションボックス → 5.0mm クイックコネクタ (フィールドエンド) → 屋内 ONU

工場で終端された端は既製の屋外接続を提供し、現場で準備された端は実際の設置レイアウトに従ってケーブルを屋内セクションに適合させることができます。

現場結線プロセスには通常、ジャケットの剥離、ファイバのクリーニング、互換性のある機械コネクタへの挿入、およびコネクタの検査が含まれます。実際の取り付け時間は、コネクタの設計、取り付け者の経験、現場の状況によって異なります。

主な特長

技術仕様

光学的および機械的性能

現場終端ワークフロー (5.0mm FTTH クイック コネクタを使用)

現場スタッフは、このシステムでの作業は、防水で事前接続されたパッチコードを扱うような感じであると感じています。設置者が一貫性のない終端に苦労する通常のドロップ ケーブルとは異なり、細部に至るまで推測が減り、導入が迅速化されます。

主な用途

FTTHとFTTx

密閉されたファイバー接続が必要な屋外ドロップセクションおよび屋外から屋内への移行に使用されます。

5G スモールセルネットワーク

スモールセルキャビネット、リモート機器、その他の屋外通信インフラストラクチャ周辺のファイバー接続に適しています。

CCTVと屋外監視

屋外または露出した環境に設置された監視システムに保護されたファイバー接続を提供します。

緊急ネットワーク復旧

コネクタ付きケーブル アセンブリは、取り付け時間とコネクタの一貫性が重要な現場での交換および修復作業を簡素化できます。

産業用ファイバーネットワーク

屋外機器、キャビネット、屋内制御システムまたは通信システム間のファイバーリンクに適しています。

空中から埋設への移行

このケーブルは、空中、屋外、屋内の配線要件を組み合わせたプロジェクト向けに構成できます。

品質保証

すべてのアセンブリは出荷前に 100% 光学テスト (IL/RL) および IP68 加圧リークテストを受けます。

世界的な通信事業者にサービスを提供する防水コネクタ パッチ コード メーカーとして 10 年以上の経験を活かし、完全なトレーサビリティを備えた ISO 9001 認定の生産を維持しています。

OEM のカスタマイズ (コネクタの研磨タイプ、ジャケットの色、レーザー マーキング、カスタム ラベル付け) は、お客様が期待する防水接続済みパッチ コードの品質基準を損なうことなく利用できます。

よくある質問

防水事前接続パッチコードにはどのようなファイバーが使用されていますか?

標準構成では、シングルモード 9/125 μm G.657.A1 曲げの影響を受けないファイバを使用します。これは、曲げの感度を下げる必要があるファイバのルーティングに適しています。

どのようなコネクタが利用可能ですか?

工場で終端された屋外端は、プロジェクトの要件に応じて、SC、LC、または FC コネクタで構成できます。

コネクタは屋外での使用に適していますか?

屋外コネクタは、水や塵の侵入に対する保護が必要な用途向けに、IP68 定格の密閉構成で利用できます。

現場でケーブルを終端処理できますか?

はい。現場で準備された端は、互換性のある 5.0 mm FTTH クイック コネクタで使用するように設計されています。取り付ける前にコネクタの互換性を確認する必要があります。

どのようなケーブル長が利用可能ですか?

一般的な長さには、10 m、20 m、30 m、50 m、100 m があります。カスタムの長さを提供でき、ケーブルとコネクタの要件に応じて最大 500 m の構成が利用可能です。

ケーブルはどの温度範囲で動作できますか?

指定された動作温度範囲は -40°C ～ +85°C です。

ケーブルはカスタマイズできますか?

はい。プロジェクトに応じて、ケーブル長、コネクタの種類、研磨の種類、ジャケットの構造、ジャケットの色、製品ラベルなどをカスタマイズできます。
