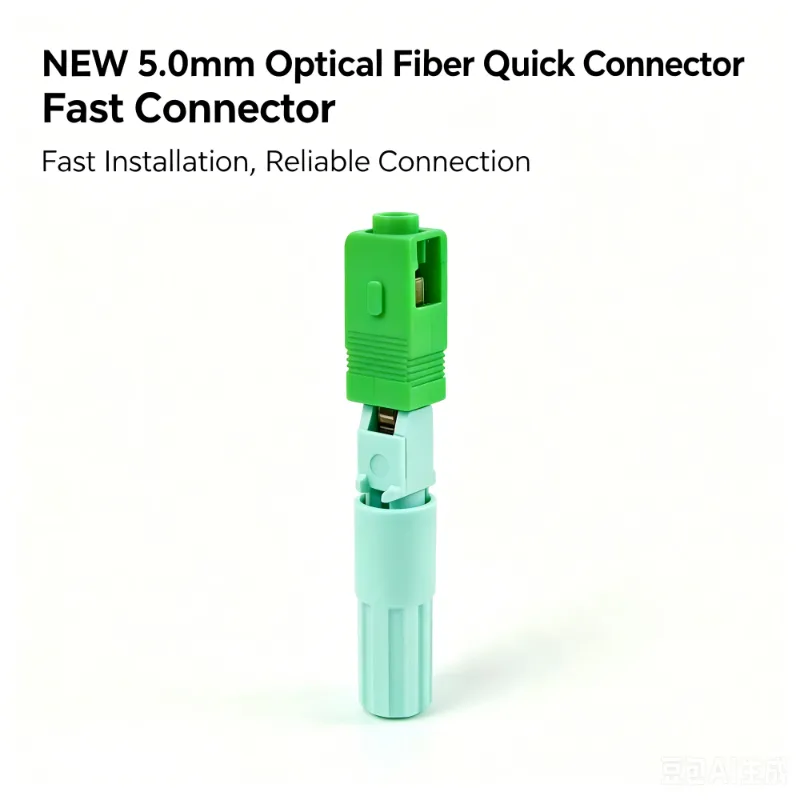

5.0mmケーブル高速コネクタ

中国の専門メーカーとして、Yuanyi は、効率的なオンサイト終端を必要とする FTTH アクセス ネットワークおよび屋外光ファイバー設備向けに設計された 5.0 mm 光ファイバー高速コネクタを提供したいと考えています。このコネクタは、研磨済みフェルールと最適化された内部位置合わせ構造を採用し、一貫した光接続性能を維持しながら終端プロセスを簡素化します。

主な特長

物理仕様

光学性能

機械および環境データ

防水プリコネクタ製品とのペアリング

注: この組み合わせにより、設置業者は工場で密閉されたセクションで防水保護を維持しながら、最終的な屋内/現場終端に 5.0 mm ケーブル高速コネクタ (優れた FTTH クイック コネクタ) を使用できます。

インストール手順

ストリップ – 5.0 mm の外側ジャケットとアラミド糸を取り外します。

クリーニングと切断 – 裸のファイバーをクリーニングし、正確に切断します (長さ 8 ～ 12 mm)。

挿入 – ファイバーが停止点に達するまで、5.0 mm ケーブルをコネクタ本体に挿入します。

クランプ – カバーを閉じ、ストレイン リリーフ ブーツを締めます。

テスト – パワー メーターまたは OTDR を使用して IL を確認します。

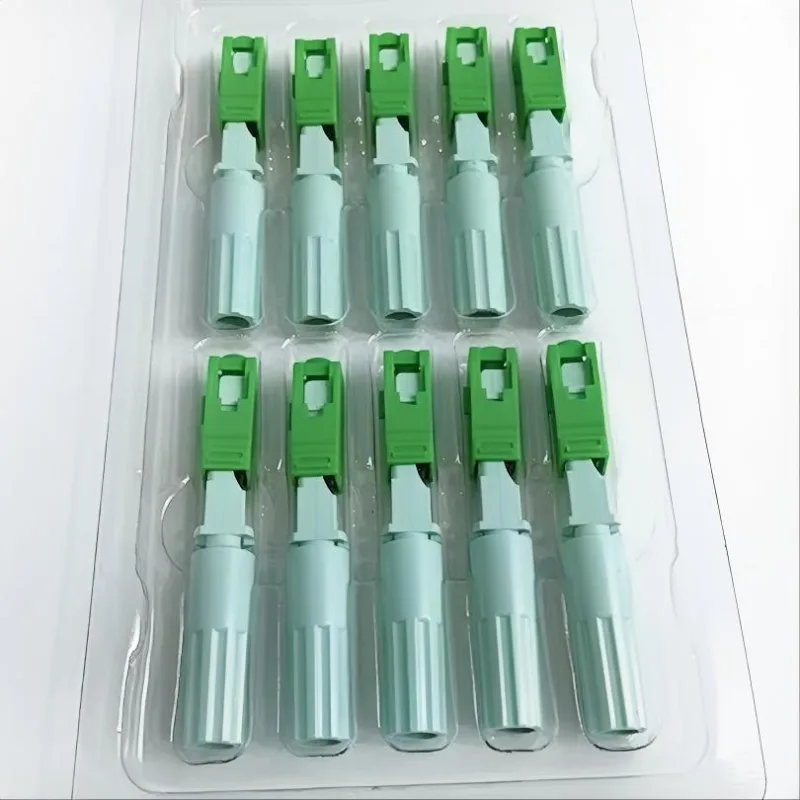

包装

アプリケーション

5.0 mm 光ファイバー高速コネクタは、互換性のある 5.0 mm ラウンド ドロップ ケーブルが使用されるファイバー アクセスおよびメンテナンス アプリケーションに適しています。

FTTH ラストマイル ネットワーク

特に設置速度が重要な場合、住宅用および商業用 FTTH アクセス ネットワークのドロップ ケーブルの迅速な終端に使用されます。

屋外ファイバー終端

屋外の配電ポイント、ファイバー終端ボックス、および現場で設置された光コネクタを必要とするその他のアクセス ネットワークの場所に適しています。

空中および地下のファイバーの導入

フィールド終端が必要な、空中、ダクト、および埋設ファイバ ルート間の移行点で使用できます。

ネットワークの修理とメンテナンス

損傷したドロップ ケーブルまたは新たに設置したドロップ ケーブルを現場で終端する必要がある場合に、交換および修理作業のための実用的なオプションを提供します。

ハイブリッド防水ファイバー搭載

このコネクタは、互換性のある IP68 コネクタ付き光ファイバ製品と併用できるため、工場で密閉された防水セクションを現場で設置された終端ポイントと組み合わせることができます。

よくある質問

この 5.0mm 高速コネクタと互換性のあるケーブルは何ですか?

このコネクタは、公称外径 5.0 mm ±0.1 mm の 5.0 mm 丸型単心ドロップ ケーブル用に設計されています。ご注文前にケーブルの構造とファイバーの種類をご確認ください。

このコネクタはFTTHの設置に適していますか?

はい。このコネクタは、互換性のある 5.0 mm ドロップ ケーブルのフィールド終端など、FTTH ラストマイル アクセス アプリケーション向けに設計されています。

コネクタにはエポキシや研磨が必要ですか?

高速コネクタは研磨済みのフェルールを使用しており、通常の取り付け時に従来の現場でのエポキシ硬化や手動によるコネクタ研磨を回避するように設計されています。

どのような種類のファイバーをサポートしていますか?

記載されている仕様は、動作波長範囲が 1310 ～ 1650 nm のシングルモード 9/125μm ファイバー用です。

防水プリコネクタファイバー製品にも使用できますか?

はい。ハイブリッド FTTH 展開向けに、IP68 アセンブリを含む、互換性のある防水事前コネクタ化製品と連携するように設計されています。
