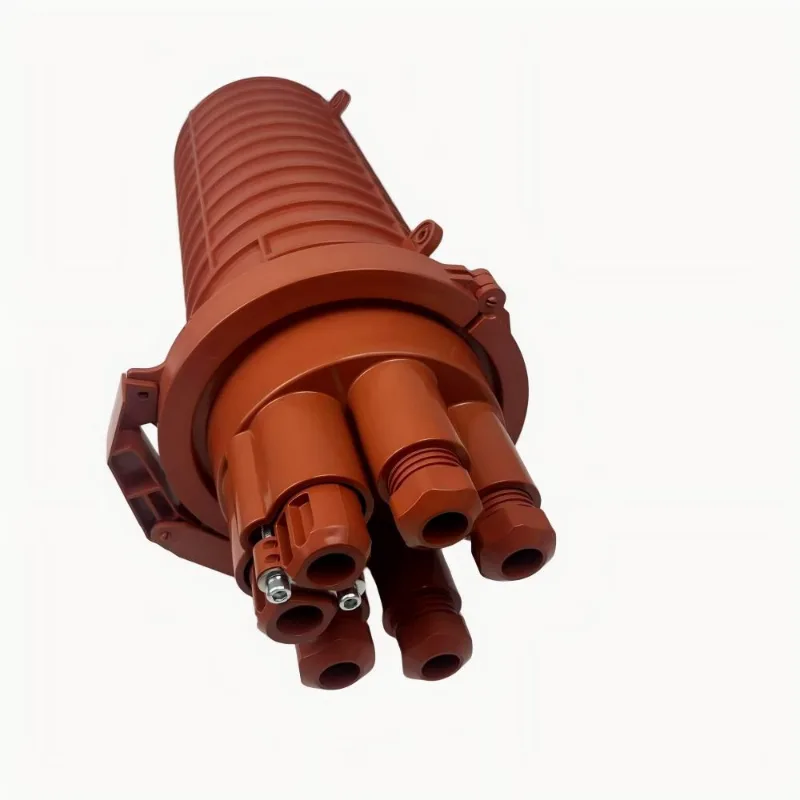

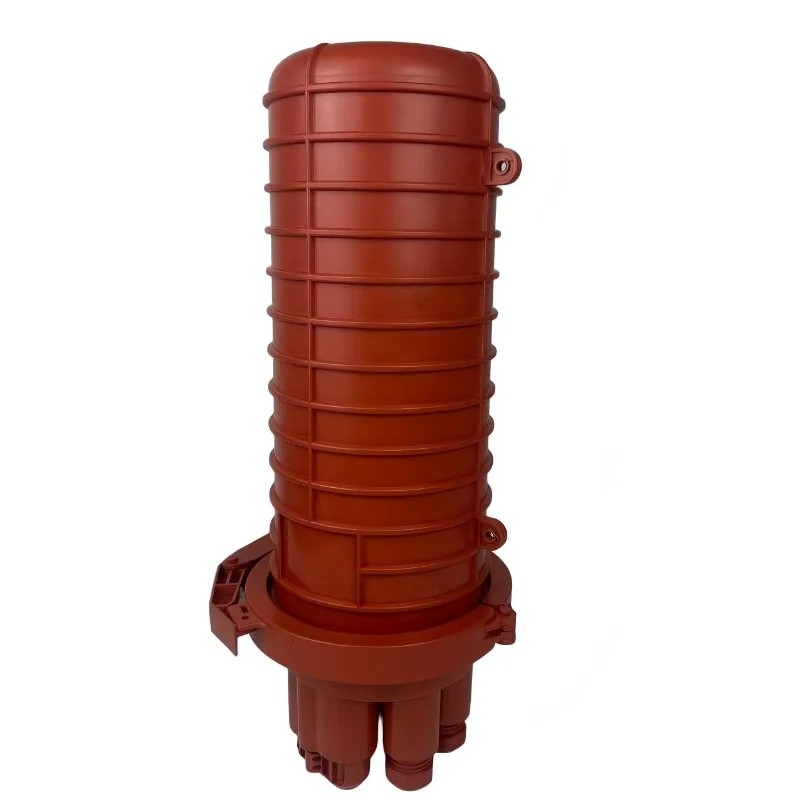

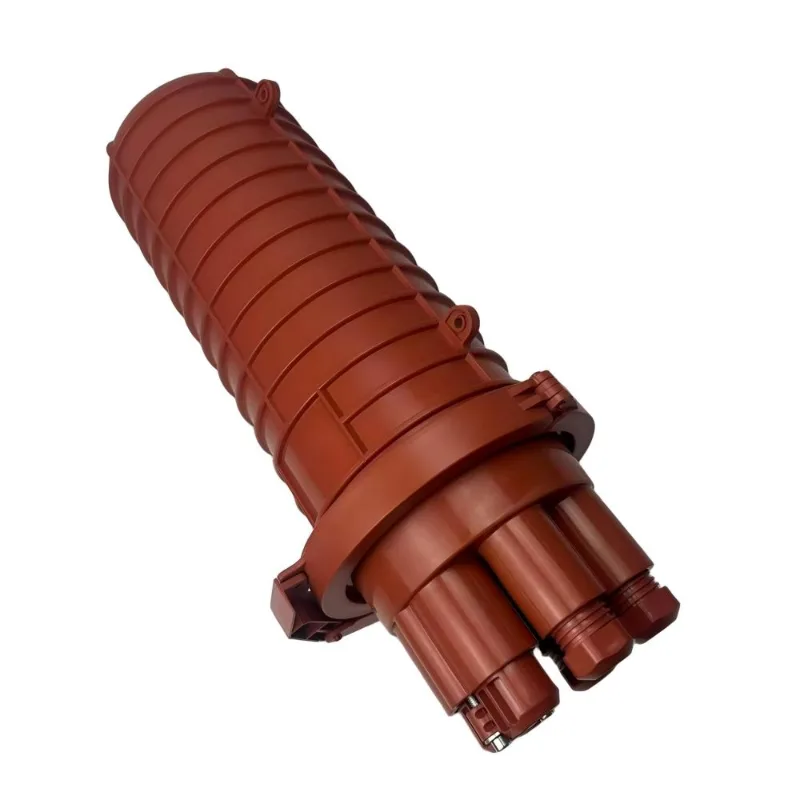

144コア光ファイバードームスプライスクロージャ

光ファイバー業界で長年の経験を持つ、144コア光ファイバードームスプライスクロージャーの専門メーカーであるNingbo Yuanyiによって製造されています。

MS09 144 コア光ファイバー ドーム スプライス クロージャは、統合されたゴム製シール リングを備えた機械的シール構造を使用しており、接着剤やシール テープを使用せずに信頼性の高い保護を提供します。統合されたエアバルブにより、設置後にシール性能をテストできるため、技術者が現場でエンクロージャの完全性を検証するのに役立ちます。

IP68 保護等級、耐腐食性 ABS/PP ハウジング、リボンケーブルと従来の光ファイバーケーブルの両方をサポートするこのクロージャは、要求の厳しい屋外環境や長期のネットワークメンテナンスに適しています。

製品の主な利点

· 最大 144 コアのファイバ容量、スプライス トレイ構成を変更することで 288 コアまで拡張可能

· 信頼性の高い長期的な筐体保護のためのメカニカルシーリング設計

· IP68 準拠の水や塵の侵入に対する保護

· 耐腐食性、耐薬品性、耐老化性に優れた ABS/PP エンジニアリング プラスチック ハウジング

· リボンケーブルおよび標準光ファイバーケーブルと互換性があります

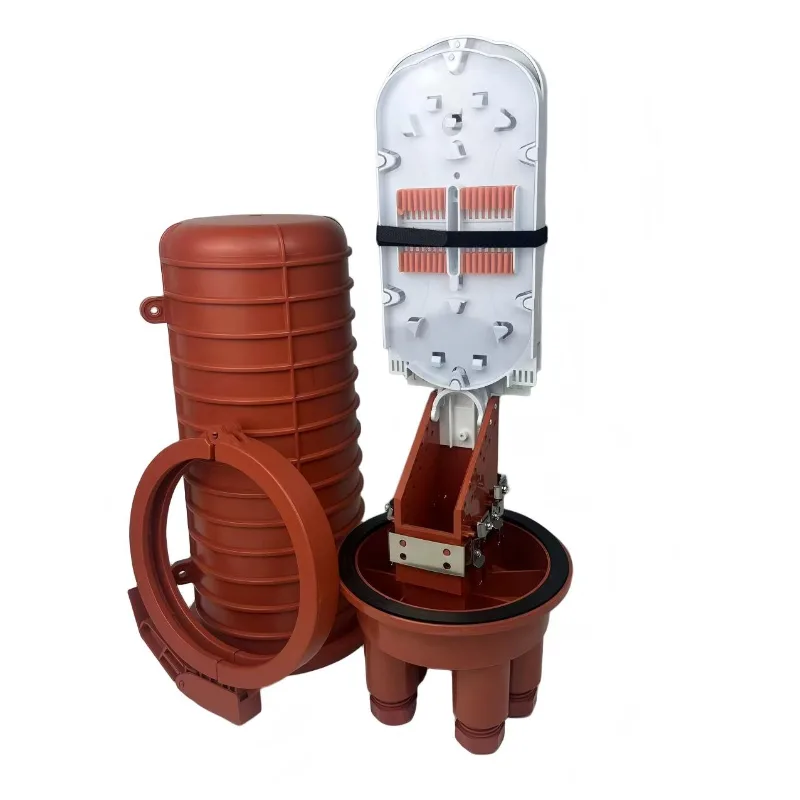

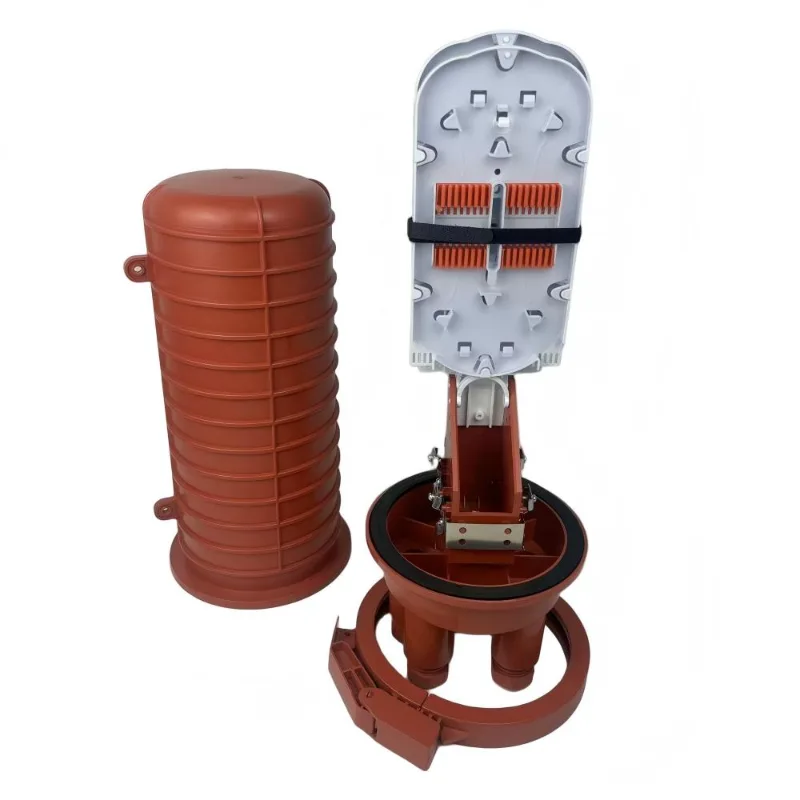

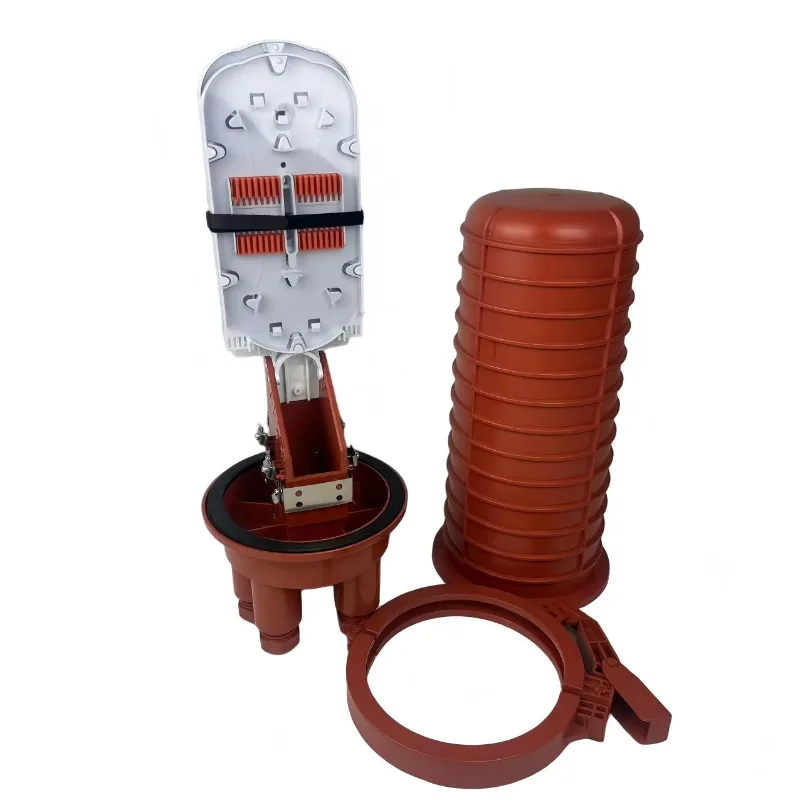

· 整理されたファイバー配線のための最小 40 mm の曲げ半径を備えたブックレット スタイルのスプライス トレイ

· 特別な工具を使わずに検査、メンテナンス、再入場できる再開閉可能なエンクロージャ設計

· シール完全性テスト用の統合エアバルブ

· 空中、ダクト、マンホール、直接埋設の設置に適しています

· 赤または黒で利用可能、大量注文の場合はカスタマイズされた色も利用可能

· 比較的高いファイバ容量を備えたコンパクトな構造により、設置とメンテナンスが容易

仕様

メカニカルシール設計

MS09 144コア光ファイバードームスプライスクロージャーは、接着剤ベースのシーリングではなく機械的シーリングシステムを採用しています。弾性ゴム製シール リングは、ケーブル エントリ ポイントとハウジング インターフェイスの周囲に安全なエンクロージャを作成するために使用されます。

エンクロージャ全体を交換することなく、ファイバの検査、メンテナンス、または再接続のためにクロージャを再度開け、その後再封することができます。統合されたエアバルブにより、組み立て後にシール状態を確認するのに便利な方法が提供されます。

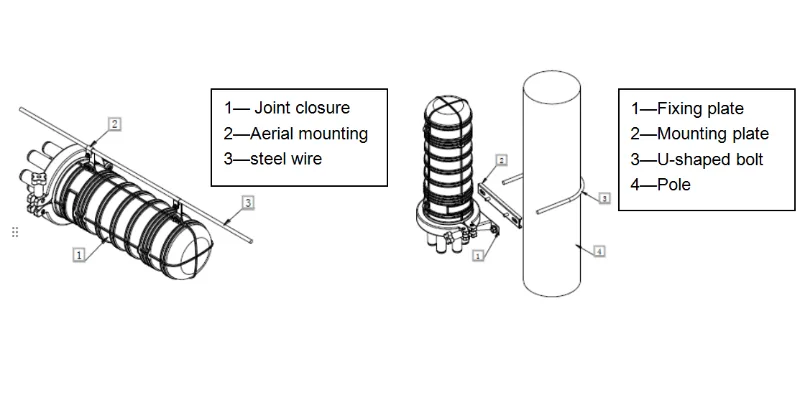

設置用途

144 コア光ファイバー ドーム スプライス クロージャーは以下に適しています。

· 空中光ファイバーケーブルネットワーク

· 地下ダクトおよびパイプラインの設置

· 通信マンホール

· 直接埋め込まれた光ファイバーネットワーク

· FTTH および FTTx インフラストラクチャ

· ファイバーの配線とケーブルの分岐点

· 屋外電気通信および通信ネットワーク

· ネットワークの拡張および保守プロジェクト

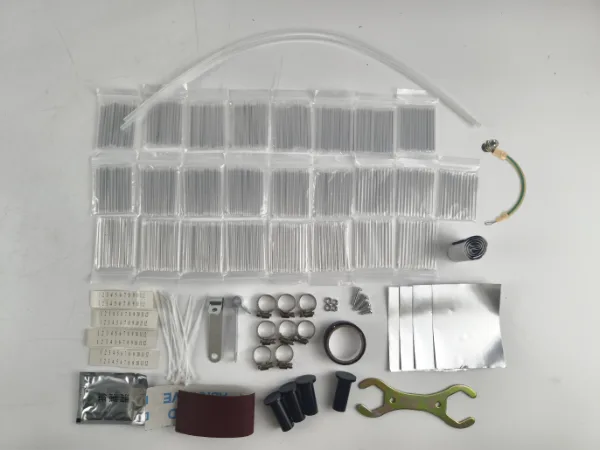

付属品

よくある質問

1. どのようなファイバー容量が利用可能ですか?

MS09 144コア光ファイバードームスプライスクロージャは、24C、48C、72C、96C、120C、144Cをサポートしています。選択した構成では、最大 288 コアをサポートできます。

2. MS09 はリボンファイバーケーブルと互換性がありますか?

はい。リボンケーブルと従来の光ファイバーケーブルの両方をサポートします。

3. クロージャーはどのように密閉されていますか?

ゴム製シールリングを備えたメカニカルシールシステムを使用しています。接着剤は必要ありません。

4. シール性能をテストできますか?

はい。統合されたエアバルブは、設置後の圧力テストをサポートします。

5. 閉鎖を再開することはできますか?

はい。メンテナンス、検査、または追加のスプライシングのために、再度開いて再封することができます。

6. MS09 はどこに設置できますか?

空中、地下ダクト、マンホール、直埋設置に適しています。

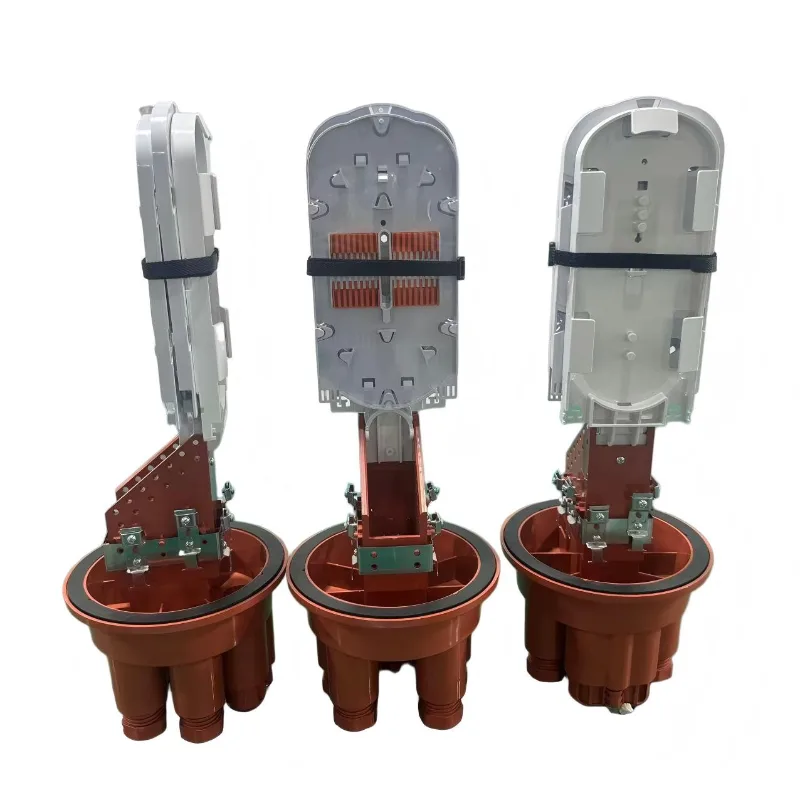

7. スプライス トレイの構成はどのように選択すればよいですか?

必要なファイバ容量、ケーブルの種類、接続方法に応じてトレイの構成を選択します。
